​cad设置无限缩小放大(cad无法进一步缩小怎么解决)

2023-10-19 06:31 来源:网络 点击:

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

在使用CAD软件进行绘图设计的过程中,会遇到需要把图形缩放至指定大小的情况。

下面小编就以高度为17.32mm的五边形缩放调整到高度为50mm作为例子,感兴趣的小伙伴一起来看看具体的操作步骤吧。

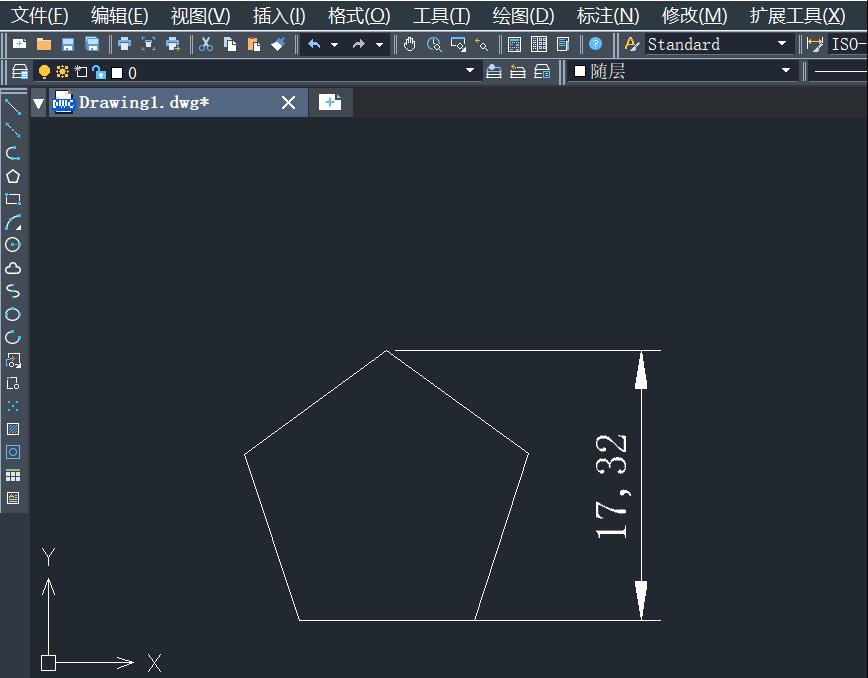

1.首先打开CAD绘图软件,绘制一个高度为17.32mm的五边形作为演示,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

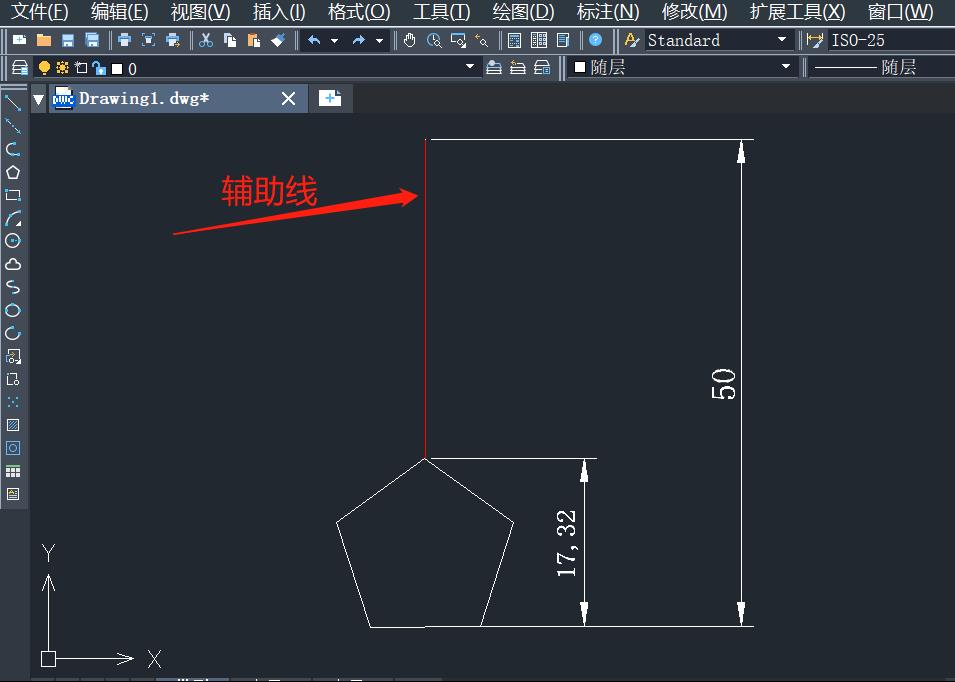

2.沿着五边形的底边中心位置,垂直绘制一条高度为50mm的辅助线,并剪切掉与五边形相交部分,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

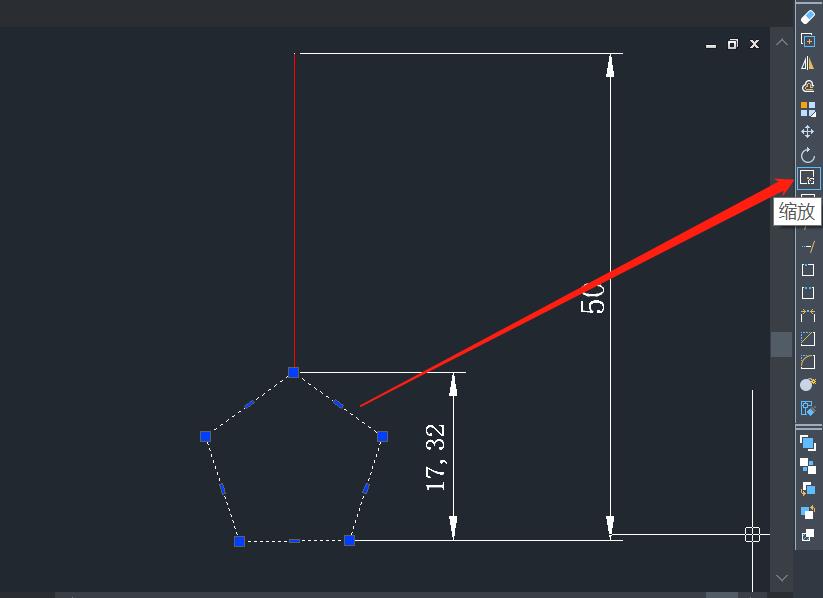

3.接着选中五边形,点击右侧工具栏的缩放命令按钮;或者直接在下方命令行输入scale命令,点击回车确认,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

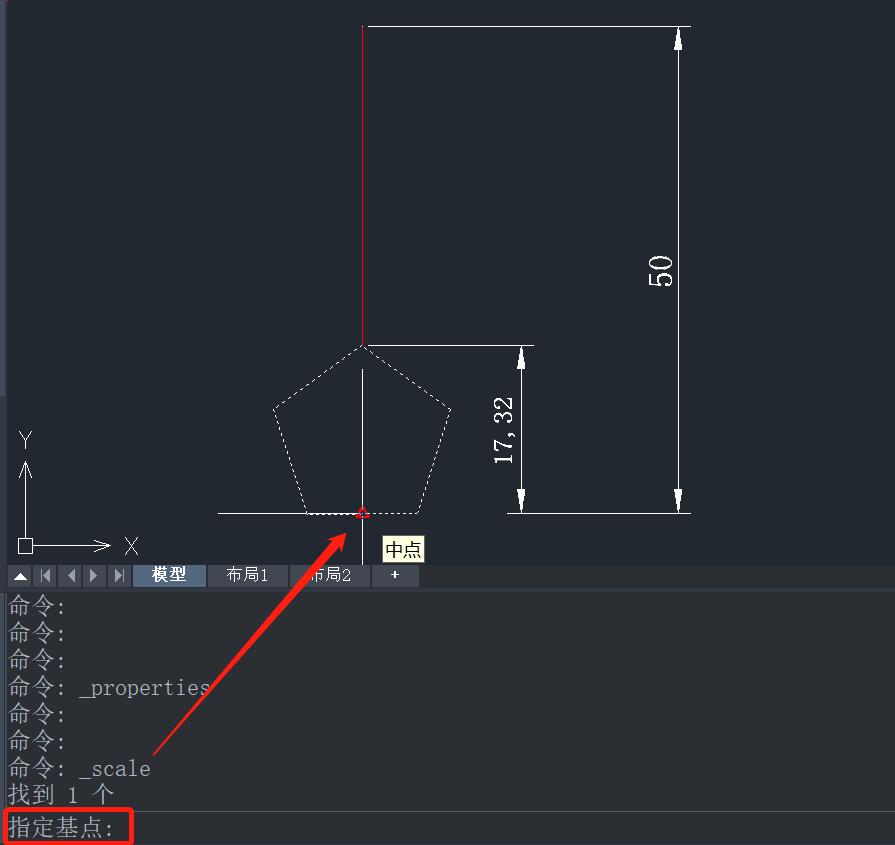

4.根据命令行窗口提示指定基点,选择五边形底边的中心点,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

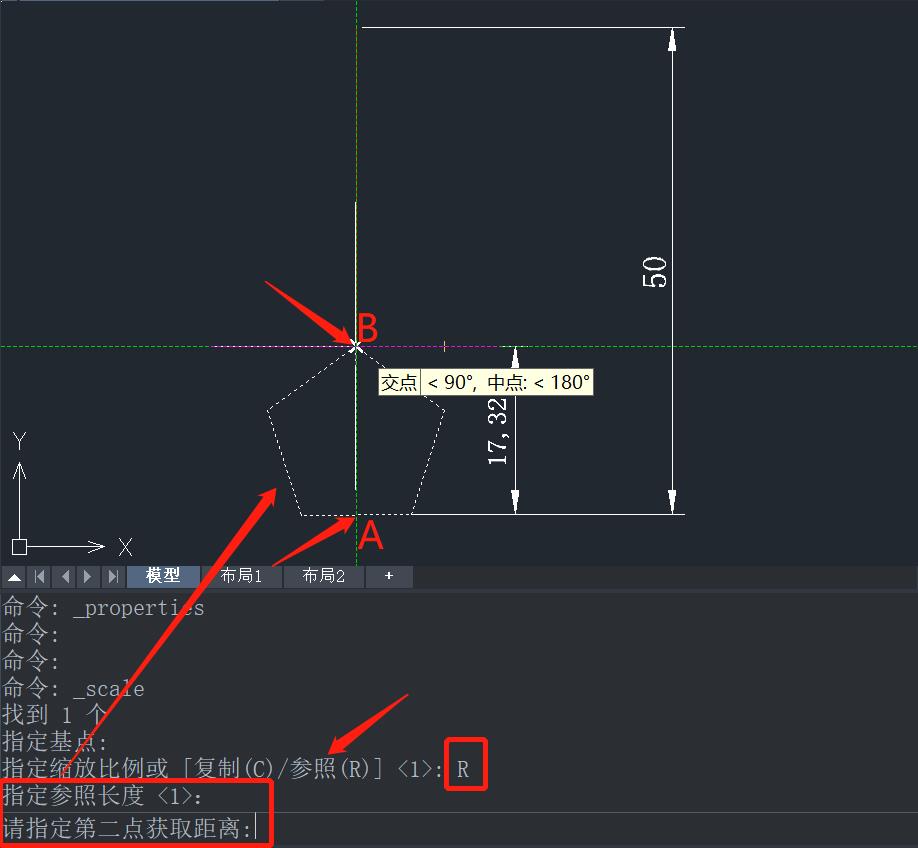

5.根据命令行窗口提示,选中“参照(R)”,选项,直接输入“R”,回车确认。然后再指定参照长度,分别点取参照长度第一点A和第二点B,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

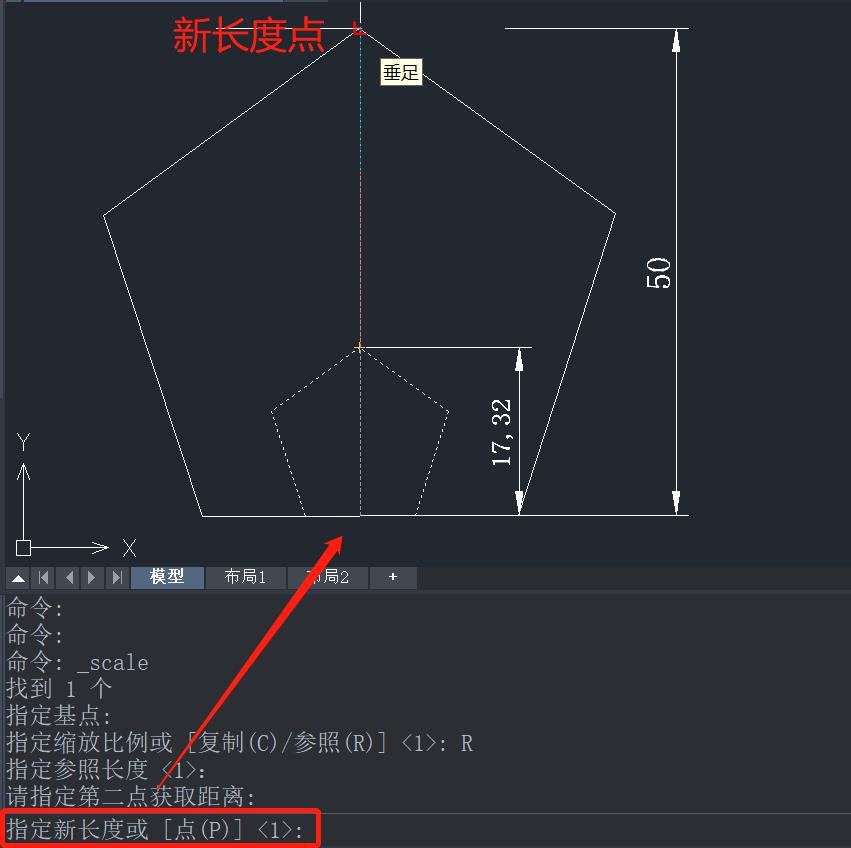

6.根据命令行窗口提示指定新长度,点击选择新长度点,即50mm辅助线高度终点,如图所示。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

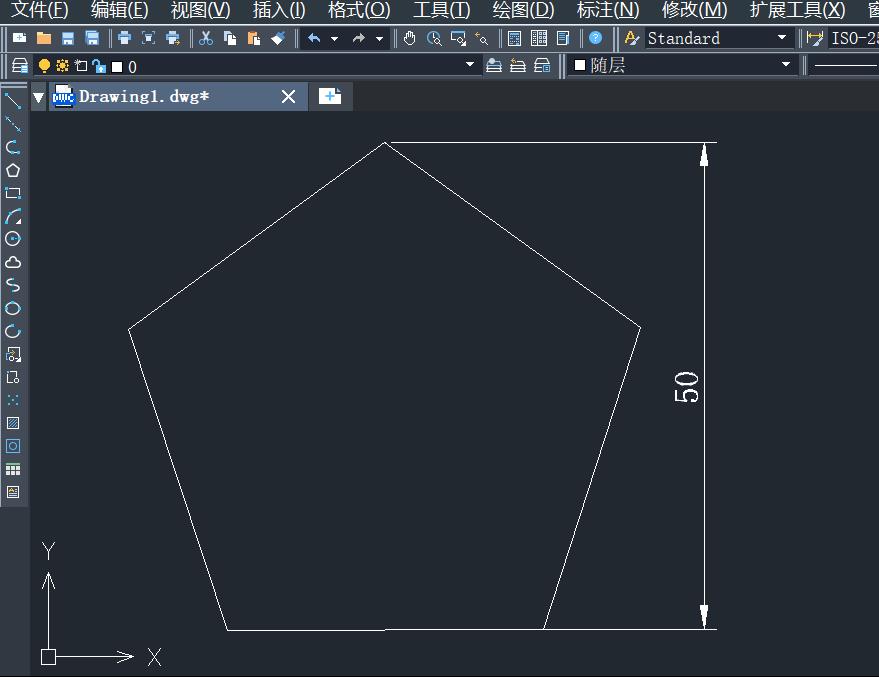

7.删除多余线条,五边形通过使用缩放命令调整到高度为50mm,效果完成图如下。

cad设置无限缩小放大(cad无法进一步缩小怎么解决)

以上就是关于CAD如何把图形缩放到指定大小的全部内容分享,有需要的小伙伴可以参考运用,希望能够帮到大家。
