我们在日常生活中，电是不可缺少的能源，然而我们在使用电的同时又涉及到很多短路或漏电的情况，此时就需要用测量工具万用表，对于电工来说万用表用的也最多，下面给大家简单介绍万用表的使用 *** 并介绍怎么测量才能找出电路的问题。万用表的档位有很多，测量不同的用电的东西选择不同档位，如电容，电阻，电流，电压，二极管，三极管等等，万用表分表笔和显示器，下面给大家给大家介绍一下常用的3个档位

各个档位功能

电压档位是最常用的一个档位，电压档为直流档和交流档，首先和大家说直流电压也就是我们常见的电池电瓶以及充电器之类需要分正负极的电压即为直流电压，交流电压就是家庭用电220V工业电380V以及变压器输出未经过整流即为交流电，无论测量直流电压或者交流电压档位必须选择高于被测量电压的档位，例如：家用电220V而万用表有6。60.600.1000这几个档位，那么我们需要打到600这个档位表笔并联电路中进行测

V～为交流电压，V-为直流

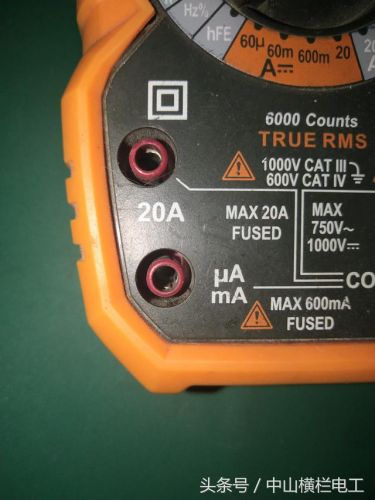

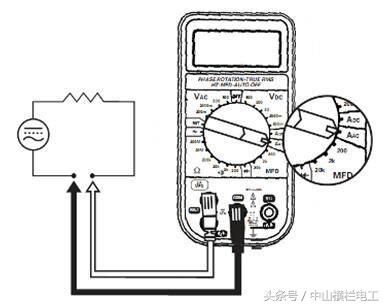

2.电流档位，电流一样是需要区分直流和交流的，测量电流时也是需要将档位打到高于被测量电流的档位，然后红表笔选择合适量程的孔位，一般万用表有专用的两个插孔分别为毫安级别和安培插孔根据需要选择，测量电流我们只需要将红黑表笔串入负载的任意一根导线中即可测量，图中万用表测量最大20

电流档位

电流档位

3.蜂鸣器功能，是万用表的附加功能，一般做在2KΩ档，一般是测量阻值为50Ω以下的线路或电阻时内置蜂鸣器发声，这个功能在实际中作用很大，可以提高测量线路通断的工作效率是电子检修的必备功能，将万用表的红黑表笔分别接在待检测线路的始.末两端，会蜂鸣是通路，反之则线路中间某处断路

通断档位

注意事项

测量时黑色表笔始终在COM插孔上

测量蜂鸣器即二极管为断电状态一条线路的通断测量（测量时请关电源以保证安全）

电阻为某一件物品的一个位置到另一个位置的电阻值测量即需测电阻的两端测量，电阻是不需要通电源的。
