​多图详解EPS模块建房施工

2023-11-23 22:05 来源:网络 点击:

多图详解EPS模块建房施工

什么是EPS模块

EPS模块是用聚苯乙稀颗粒在专用模具里塑形,尺寸非常标准,模块表层有燕尾槽互相咬合,外表平整,组合缝100%密闭,彻底告别了“热桥”。EPS模块设有整体转角,杜绝了保温层开裂、脱落的质量缺陷。做到了保温主体结构同寿命。

其次,空腔模块故名思义,就是两层分别是6cm厚的保温板中间13cm是空心的,空心中间用钢筋混凝土浇筑,保温与主体结构形成一体,同时《装配式空腔EPS模块混凝土结构低能耗抗灾房屋建造技术》,适用于耐火等级为三级及以下、抗震设防烈度8度及以下、地上建筑高度15m及以下、地上建筑层数3层及以下的新建、改建和扩建工业与民用建筑。还适用于有节能要求的禽舍、农业温室、低温冷藏库、低温储粮仓、临时性景观房屋等。因此非常结实,砖混结构的房屋坚固程度无法与之相比。

EPS模块的技术创新

1. EPS模块采用全自动电脑控制一体化生产,一次性高温真空成型,完成了收缩变形过程,保证了所出产品质量稳定和几何尺寸准确。

2.独特的混凝土现浇体系,攻克了建筑墙体的多项难题,解决了建筑外保温层空鼓、开裂、脱落和内墙面返潮、透寒、结露等工程质量的通病,极大地提高了外保温层的耐久性。墙体节能达90%以上,高于国家2015年1月1日实行的《绿色建筑标准》中75%的节能标准,并实现保温层与结构墙体同寿命。

EPS模块建筑施工技术是我国几千年传统房屋建造工艺的创新与发展,实现了装配式建造农村低能耗抗灾房屋,随着国家大力推广装配式建筑发展,EPS模块迅速蔓延,下面就给大家整理下EPS模块建筑施工过程。

EPS模块建筑施工过程详解

地基基础施工,基础上表面找平(平整度≤3mm)

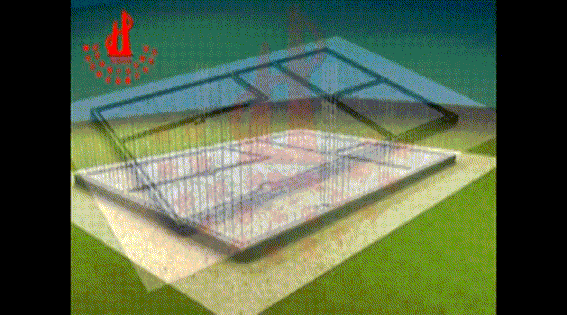

定位轴线、墙皮线

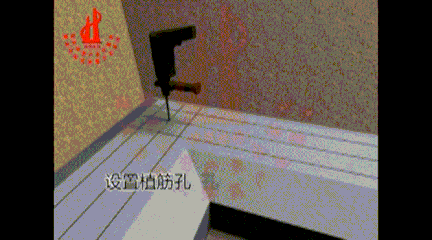

设置植筋孔,孔径同钢筋直径间距300mm,深度不小于100mm

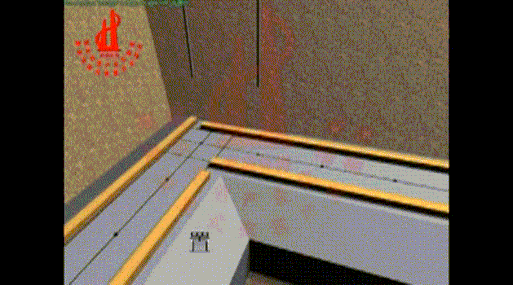

安装墙体限位条,宽度等于墙体厚度

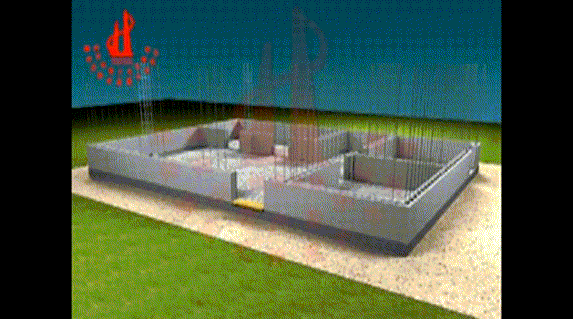

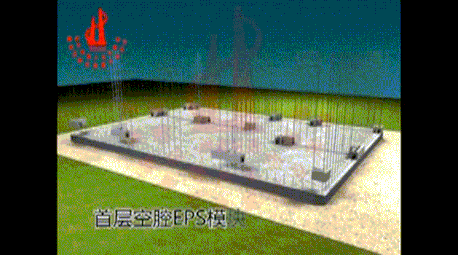

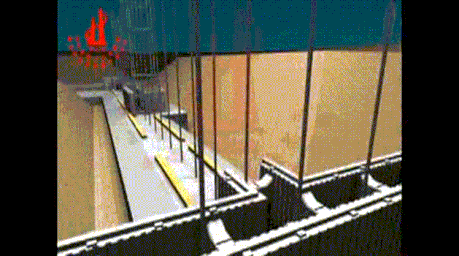

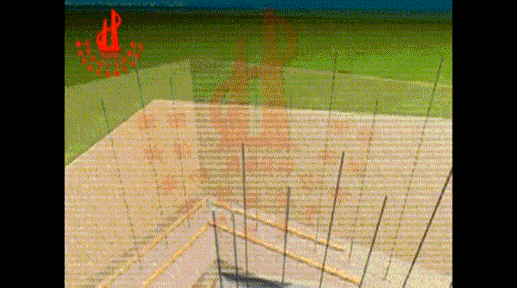

置入竖向钢筋

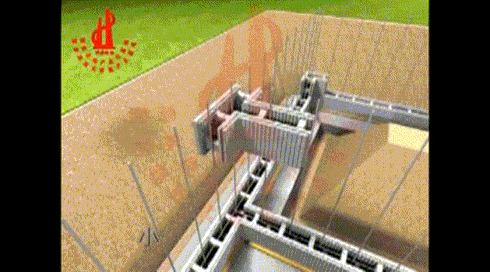

大直角空腔EPS模块安装

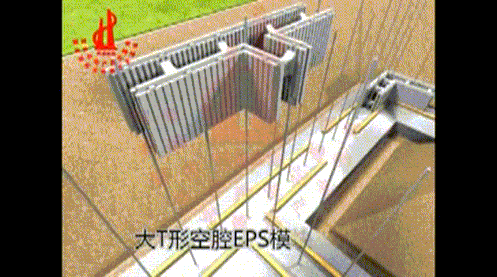

大T形空腔EPS模块安装

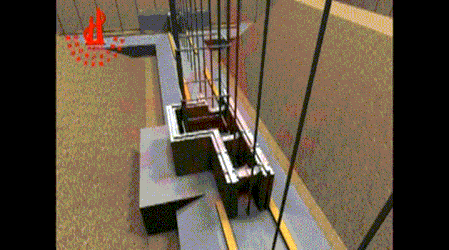

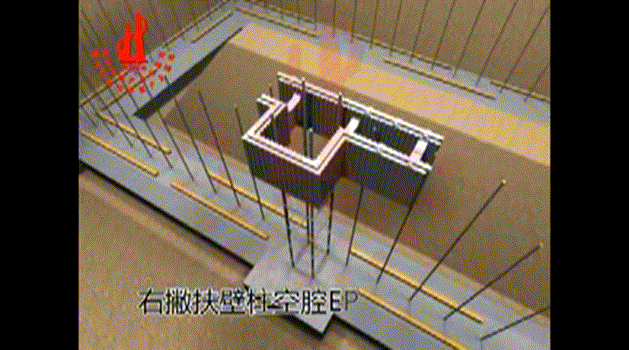

右撇扶壁柱空腔EPS模块安装

直板空腔EPS模块安装

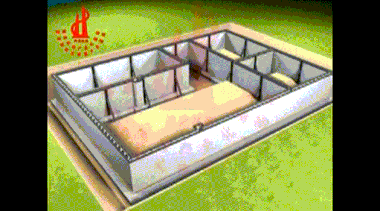

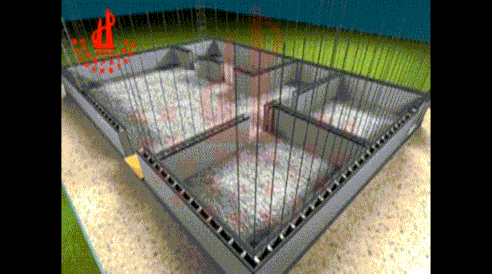

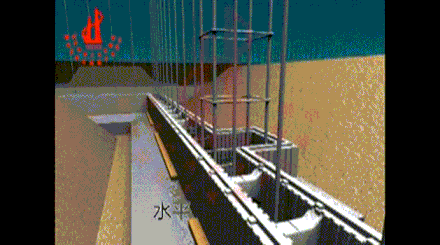

水平钢筋安装

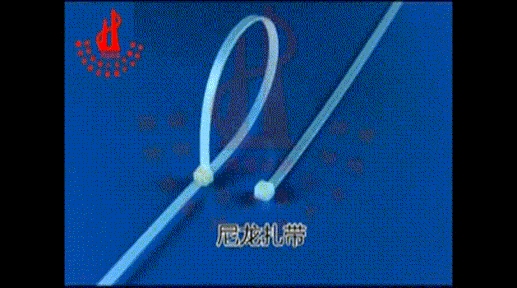

用尼龙扎带进行钢筋绑扎

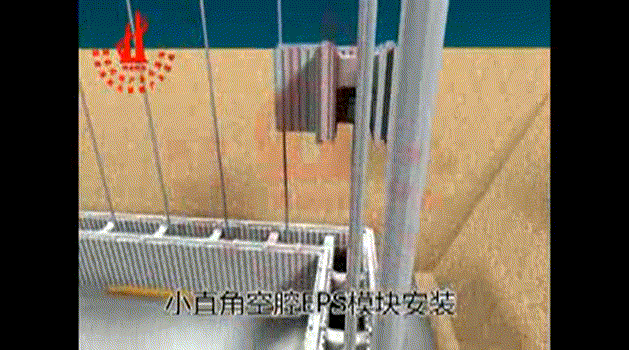

小直角空腔EPS模块安装

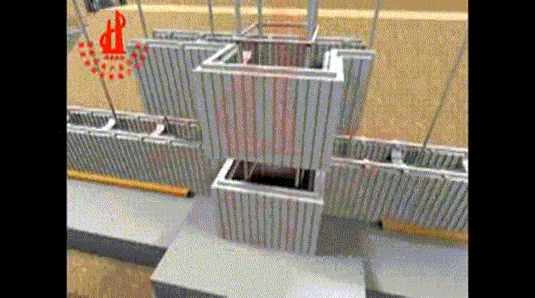

小T形空腔EPS模块安装

左撇扶壁柱空腔EPS模块安装

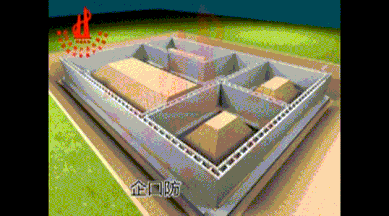

企口防护条安装

空腔EPS模块墙体垂直度校正与支护

大流动性混凝土浇筑

拆除墙体限位条

墙体内外表面用15mm厚M15水泥砂浆抹面,两边成活,玻纤网布抗裂增强

耐碱纤维网格布抗裂增强,第二道抹面砂浆防护层

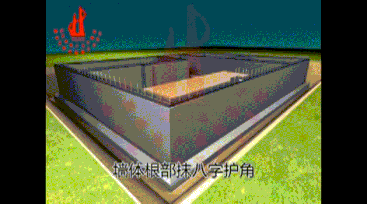

墙体根部八字护角

然后进行基础回填

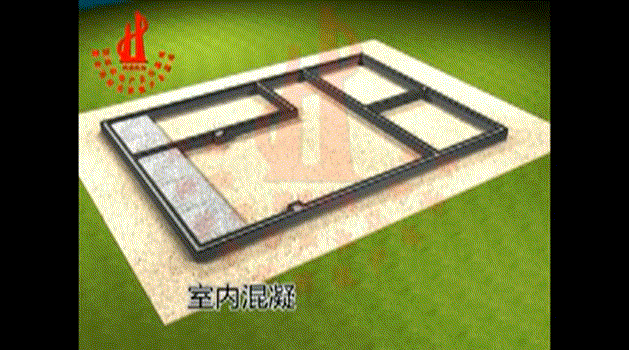

室内混凝土地面垫层

拆除企口防护条

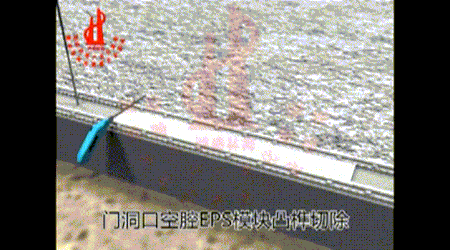

门洞口空腔EPS模块凸榫切除

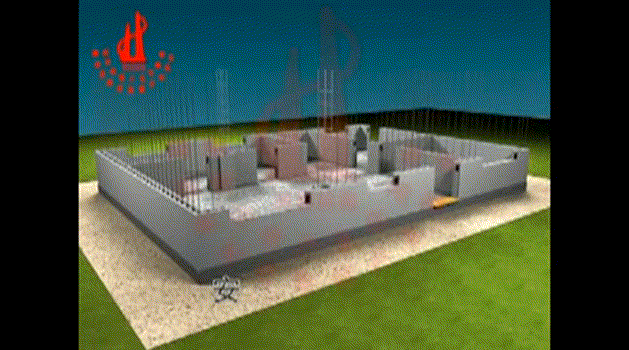

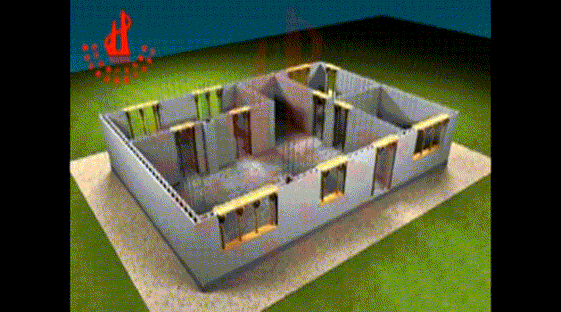

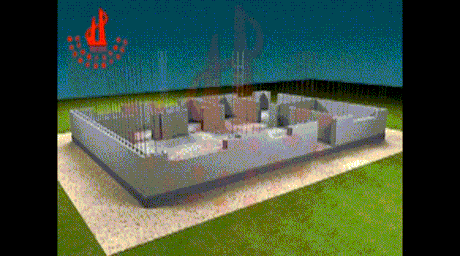

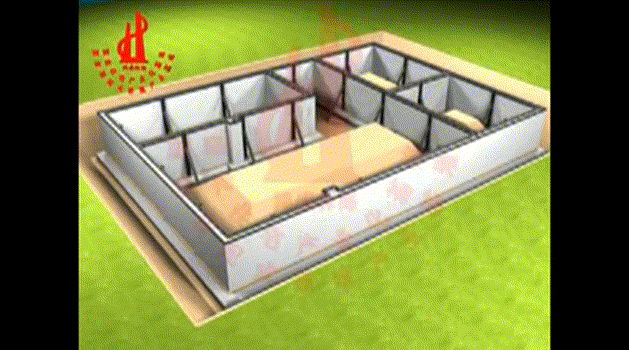

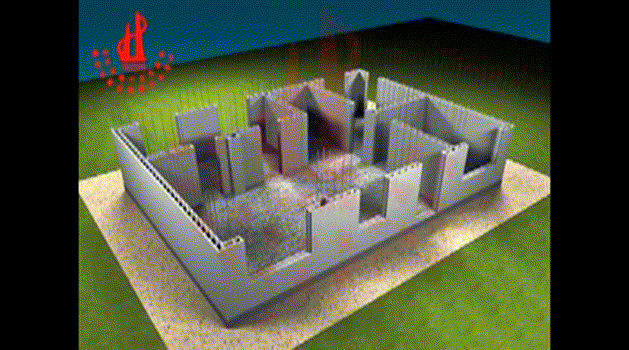

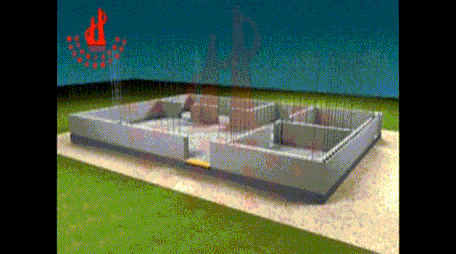

首层空腔EPS模块墙体安装组合

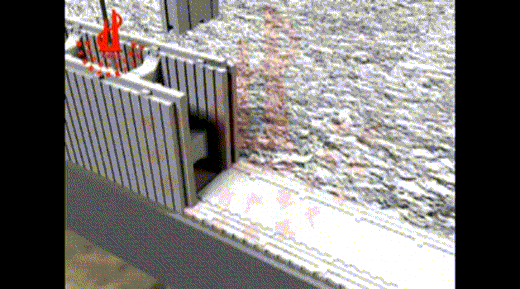

安装门口模块

安装门口防护板

安装企口防护条

窗下墙大流动性混凝土浇筑

拆卸企业防护条

安装I型窗口模块

水泥砂浆找平,安装Ⅱ型窗口模块

空腔EPS模块墙垛安装组合

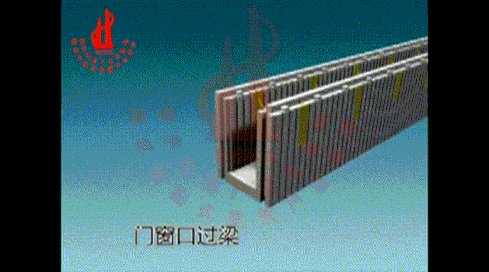

门窗口过梁模板支护

门窗口过梁钢筋安装示意

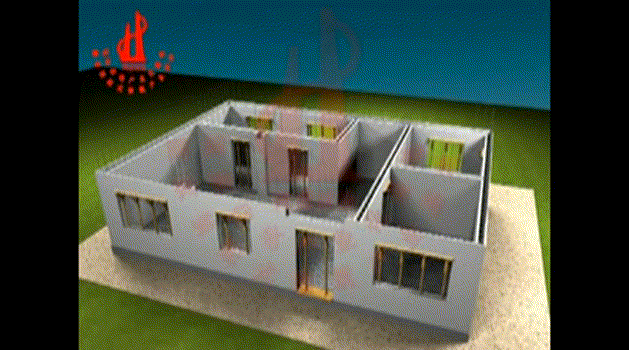

门窗上口模块安装组合

墙体垂直度矫正支撑

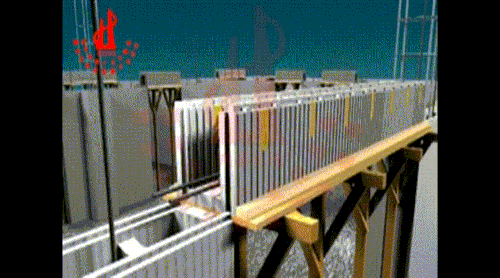

楼面模板系统支护

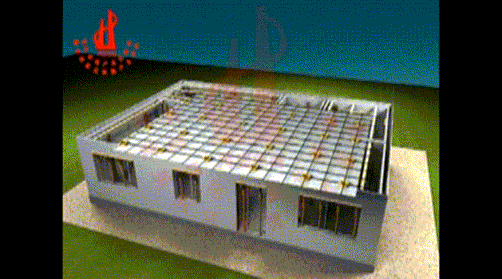

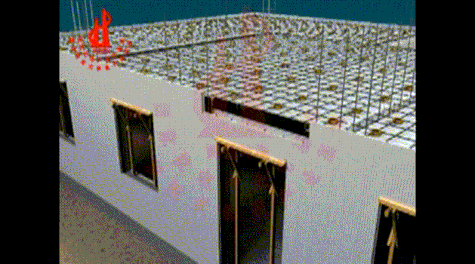

楼面免拆模板系统安装

雨棚支模及保温模板安装

墙体大流动性混凝土浇筑

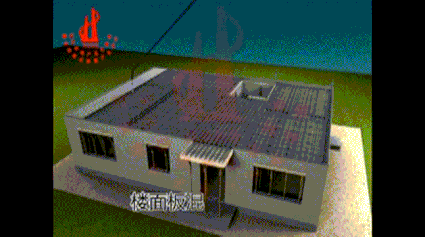

楼面板混凝土浇筑 ,楼面板混泥土表面原浆抹面找平

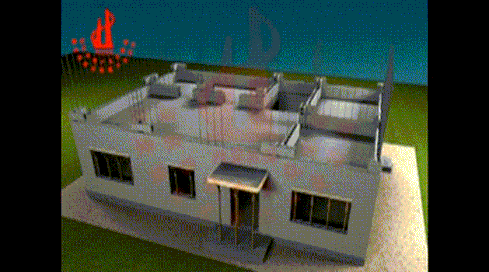

拆除企口防护条,二楼空腔EPS模块墙体安装组合

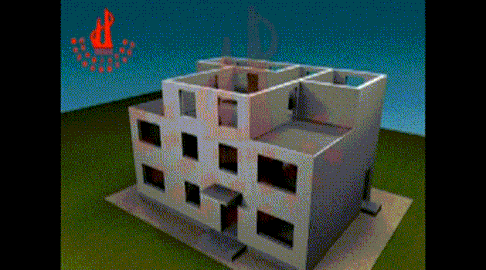

三楼空腔EPS模块墙体安装组合

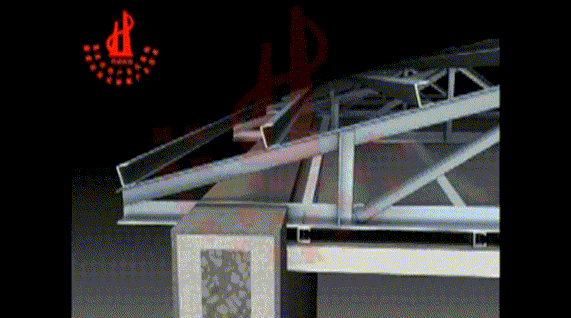

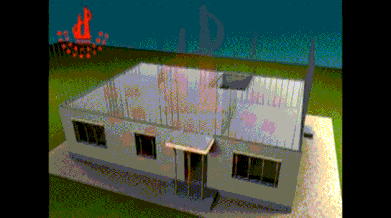

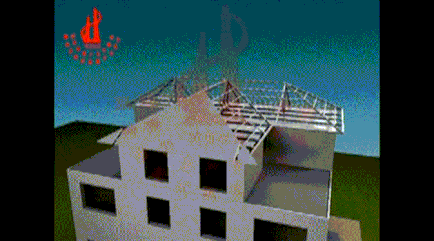

屋架安装

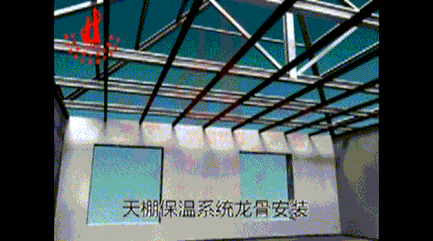

天棚保温系统龙骨安装,钢屋架下弦,天棚保温系统龙骨

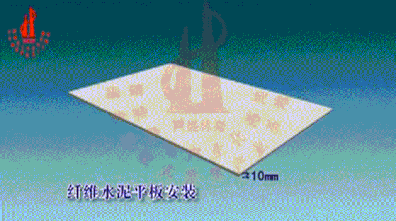

纤维水泥平板安装

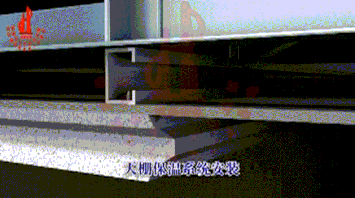

天棚保温系统安装

预留10mm缝隙用发泡聚氨酯密封封堵

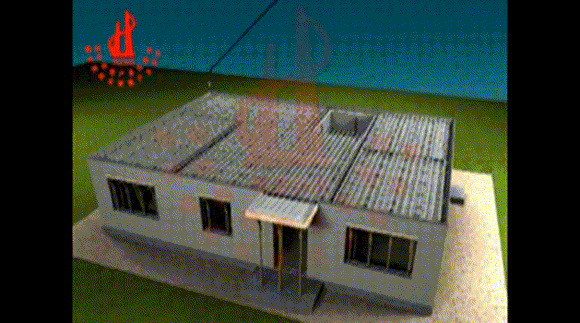

坡屋面纤维水泥板安装,厚度不小于20mm

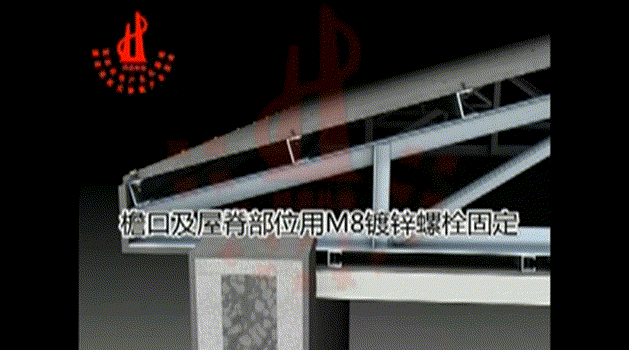

檐口及屋脊部位用M8镀锌螺栓固定

屋面部位用直径不小于5mm的镀锌自攻钉穿透固定

用密封胶封堵屋面板安装组合缝

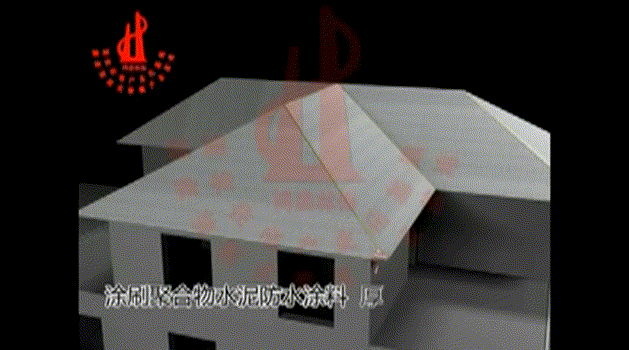

涂刷聚合物水泥防水涂料厚度不小于3mm

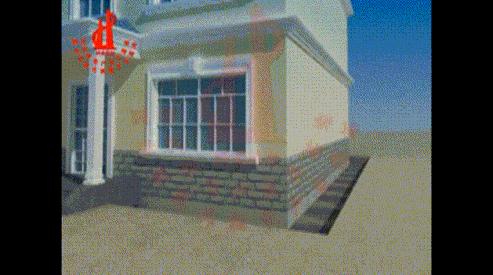

屋面瓦及外立面装饰施工

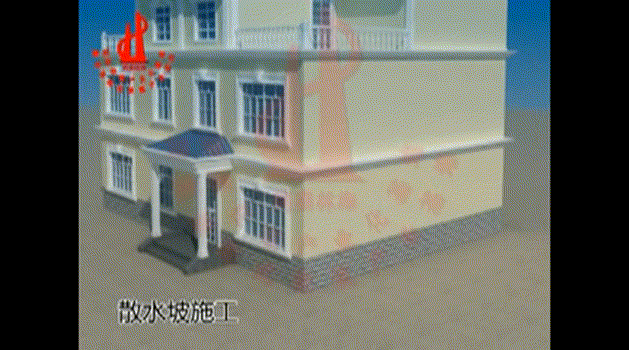

散水坡施工

铺装河流石
