​nubia Z11拆解图赏

nubia Z11拆解图赏

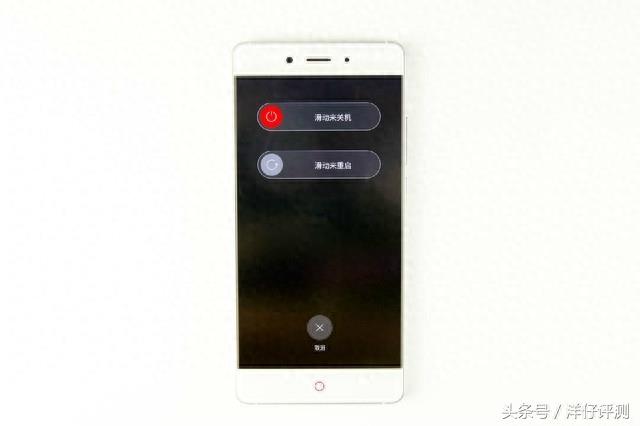

将机器关机

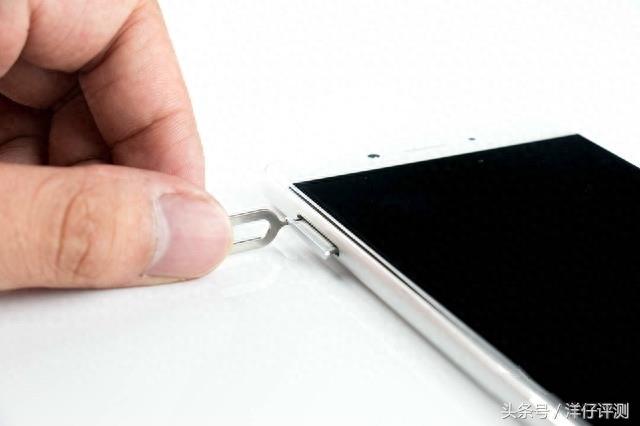

用顶针取出SIM卡

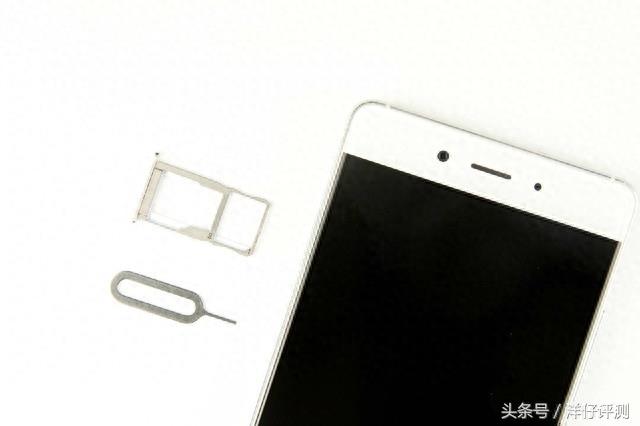

取出的SIM卡拖

底部采用螺丝固定

卸掉底部固定螺丝

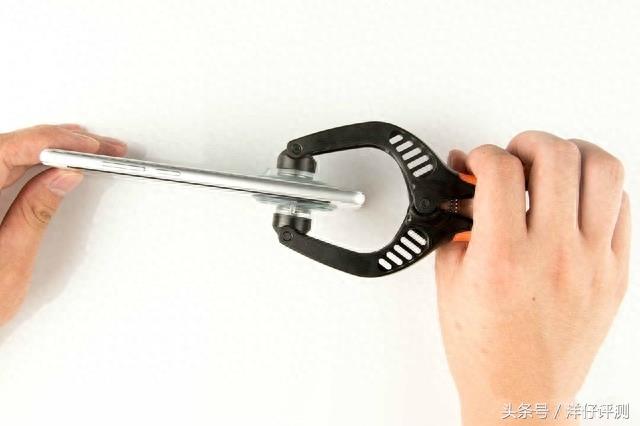

使用开屏器辅助

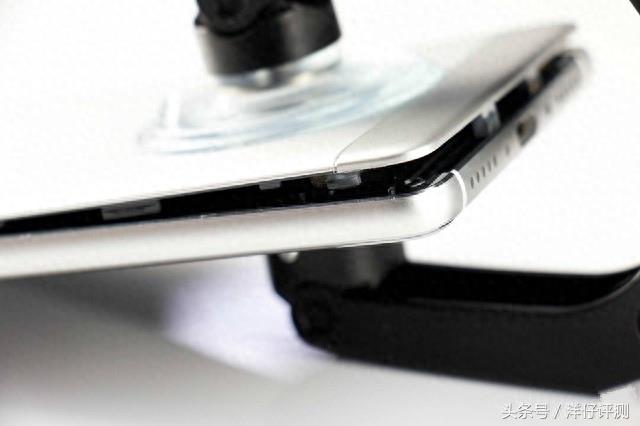

成功分离出缝隙

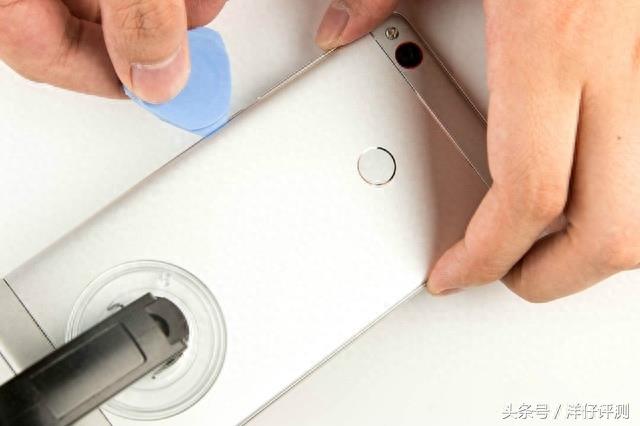

使用拨片辅助四周划开

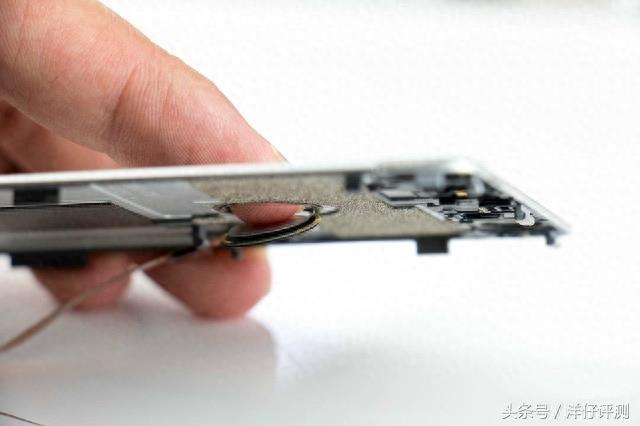

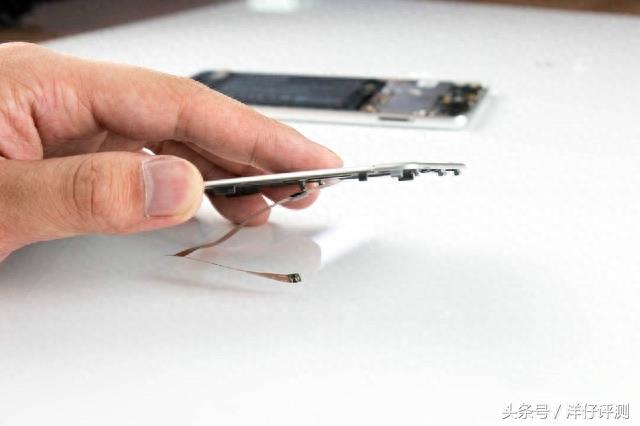

机壳成功分离，注意指纹排线

机壳成功分离，注意指纹排线

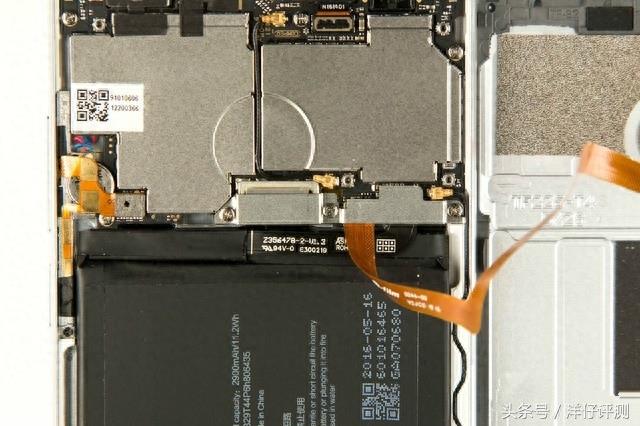

主板指纹排线特写

用螺丝刀卸掉固定指纹btb连接排线盖板

断开指纹btb

分离后的机身

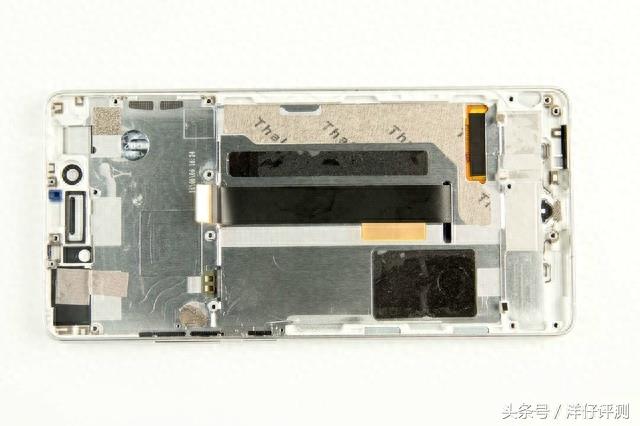

分离后的机壳

从机壳背面取出指纹模块

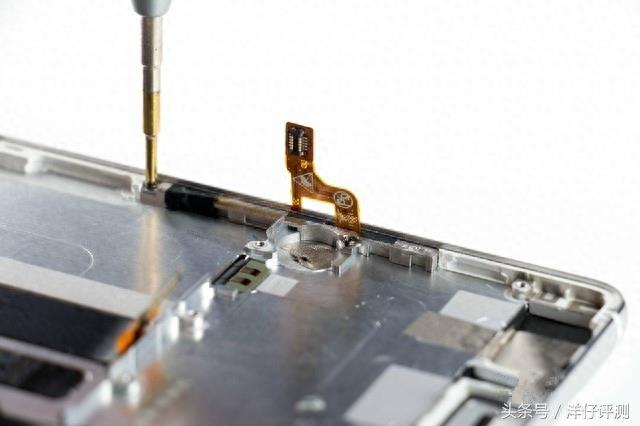

从机壳背面取出指纹模块

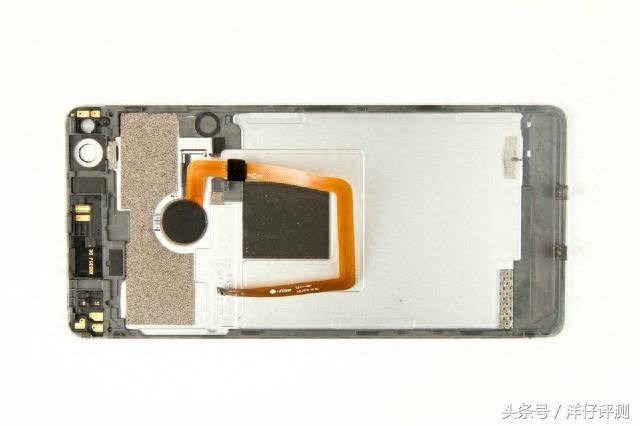

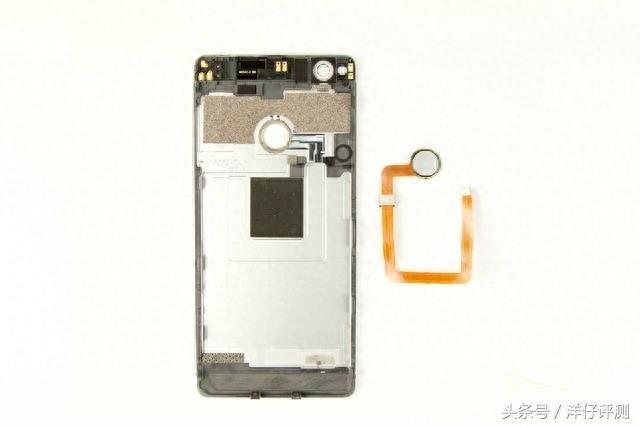

取下的指纹模块和机壳

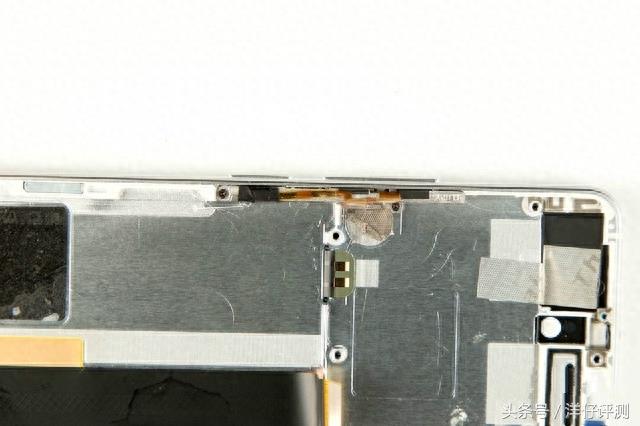

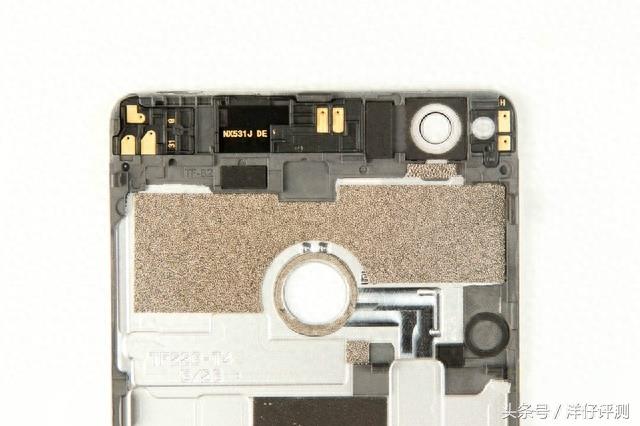

机壳顶部特写，可以看到顶部有天线触点

电池对应位置还有泡棉

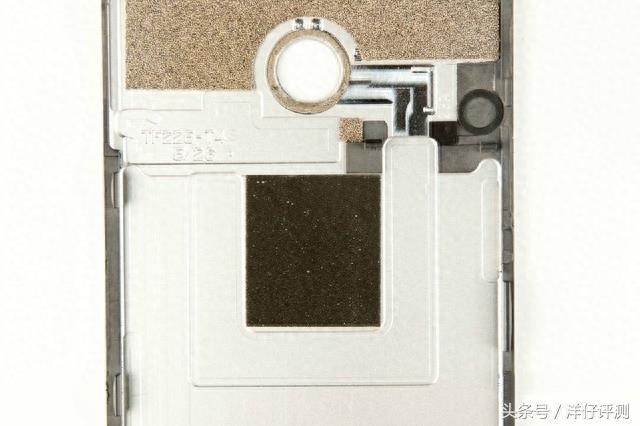

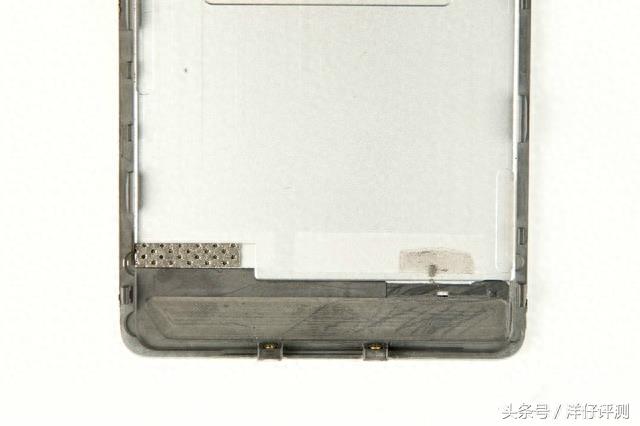

机壳底部

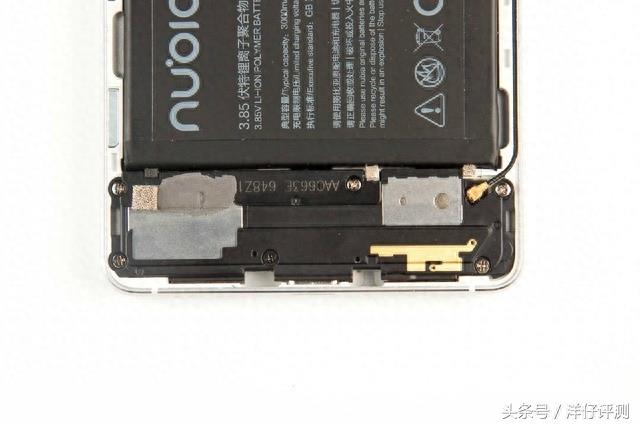

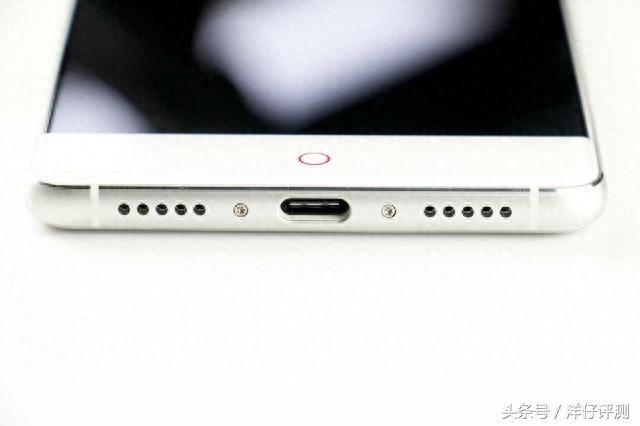

机身底部

用螺丝刀卸掉底部尾板音腔支架

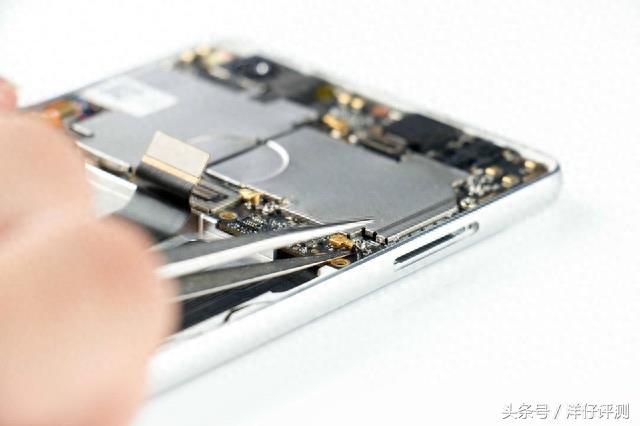

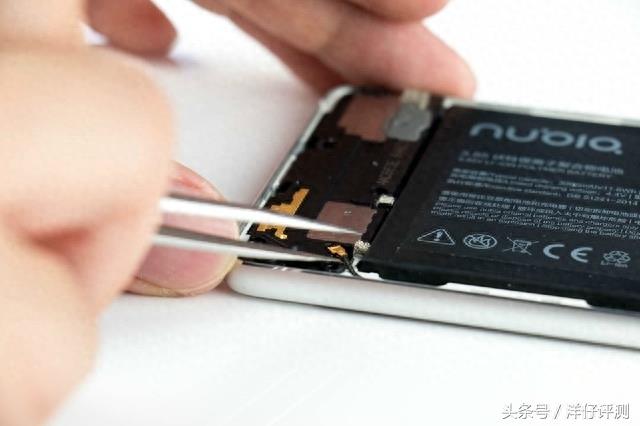

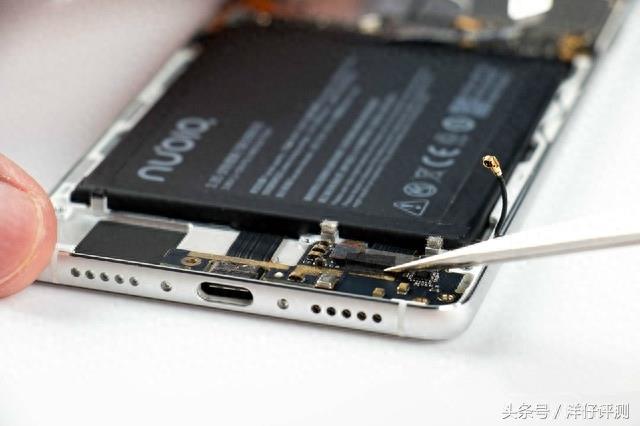

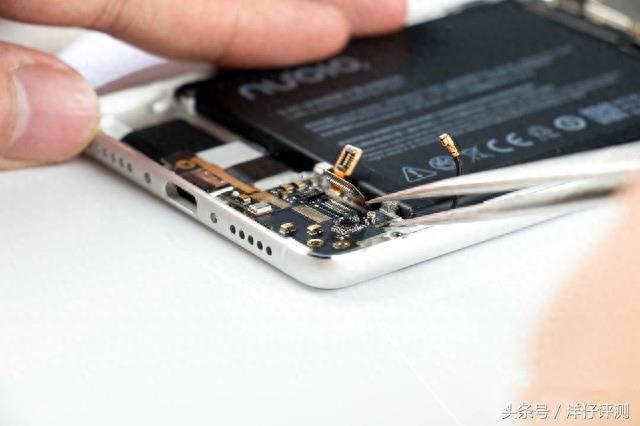

用镊子断开RF同轴电缆线

用撬棒撬开音腔盖板

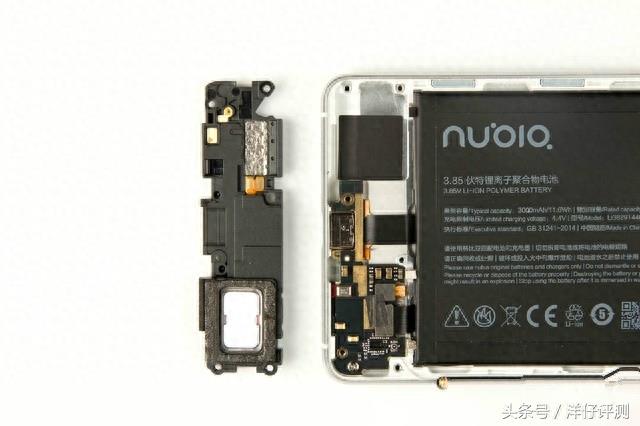

分离后的音腔盖板和尾板

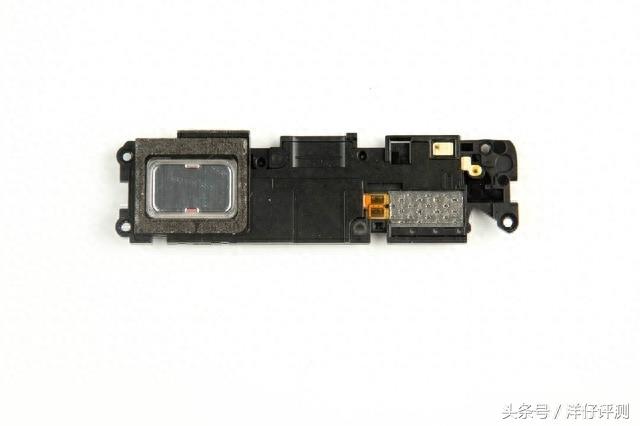

分离后的音腔盖板

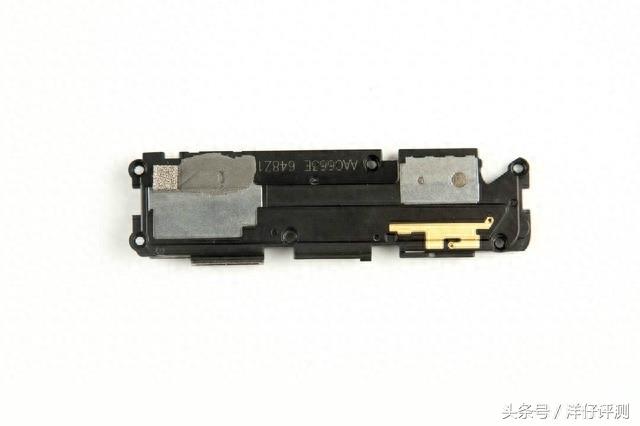

分离后的音腔盖板

取下音腔盖板的尾板

卸掉固定的螺丝

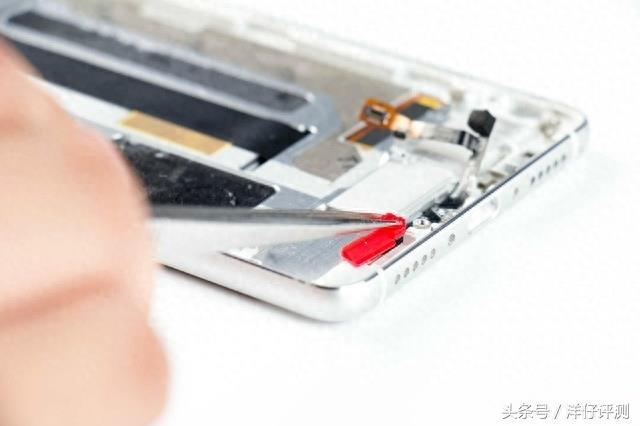

撕去btb上的胶布

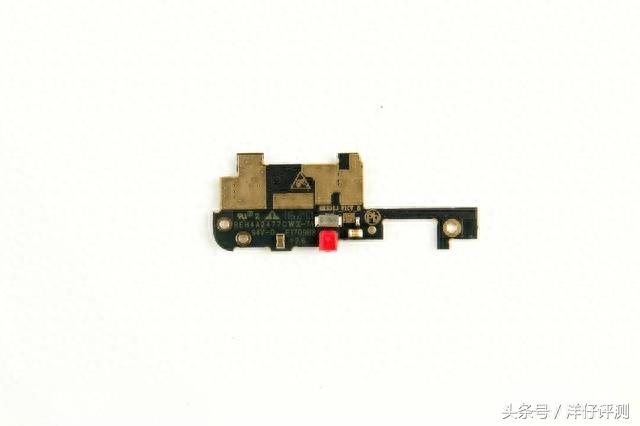

断开尾板btb

断开后的btb

将尾板撬起

用镊子取出尾板

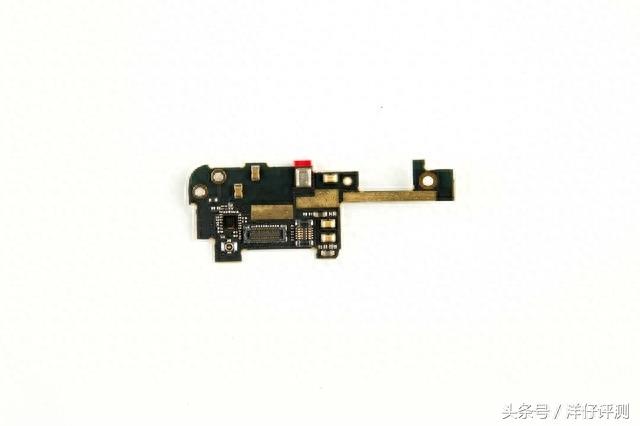

取下得尾板

取下得尾板

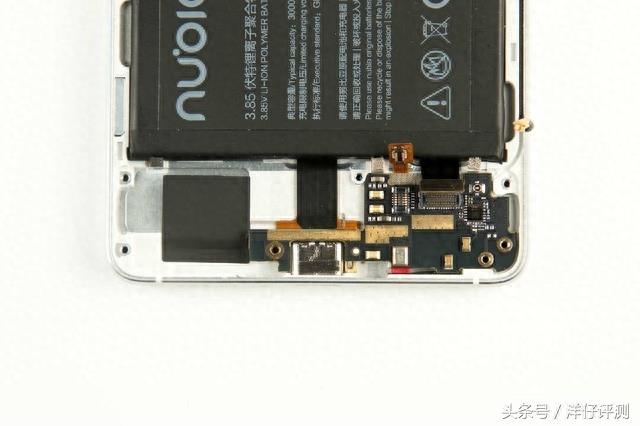

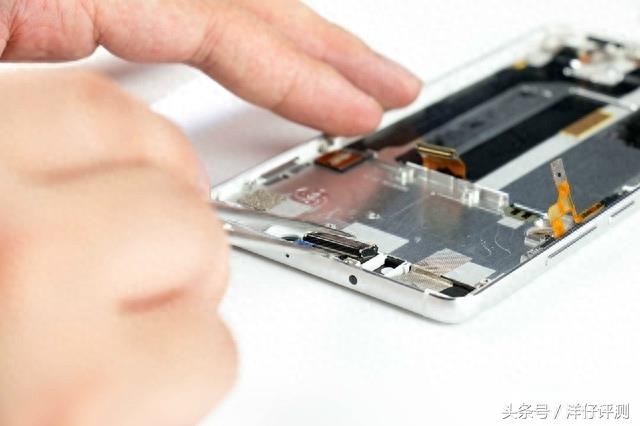

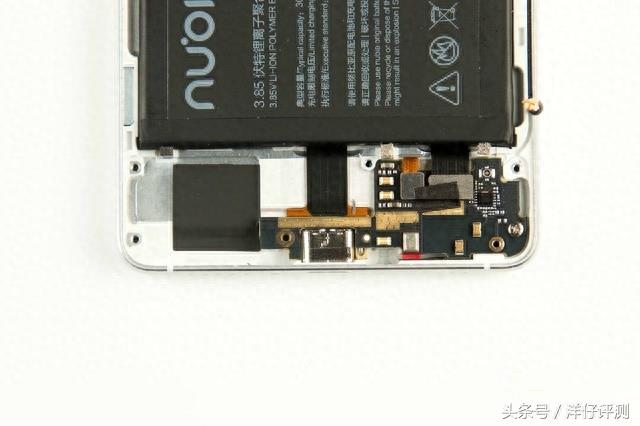

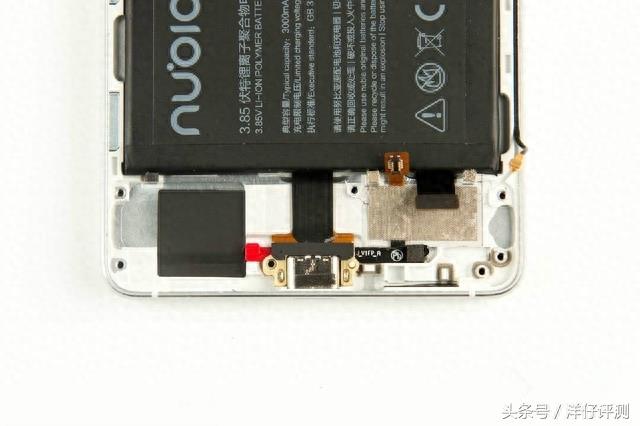

数据接口暂时无法取下

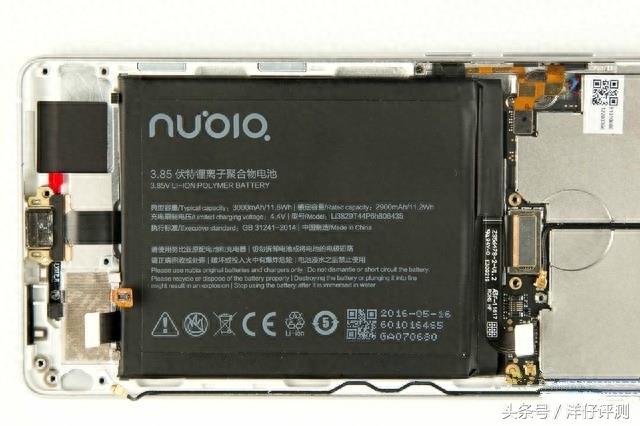

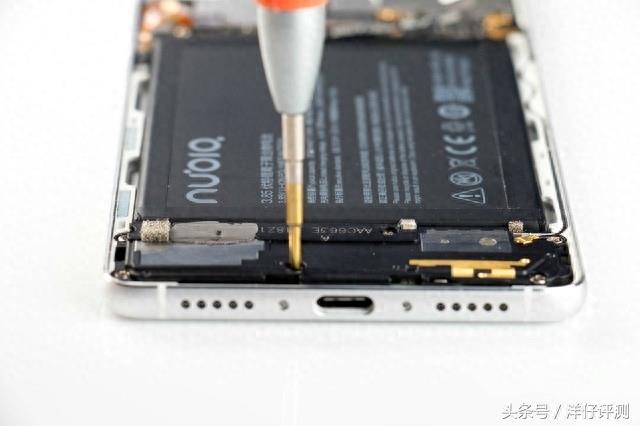

机身电池

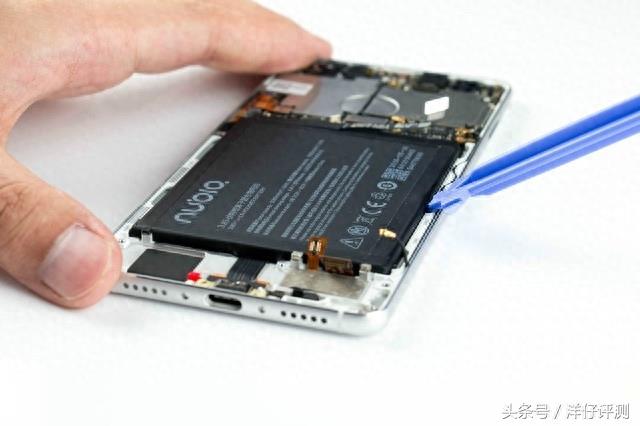

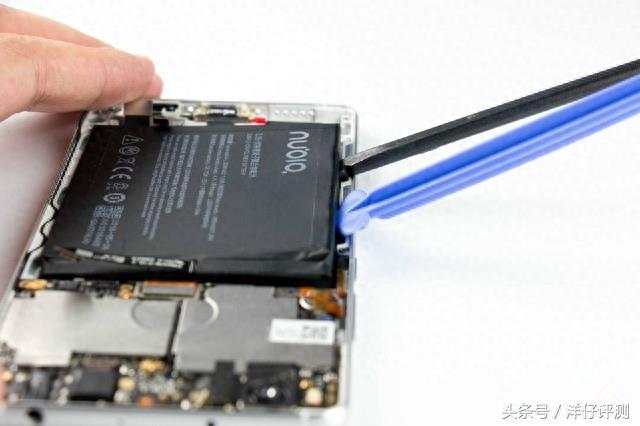

用撬棒辅助取出电池

用撬棒辅助取出电池

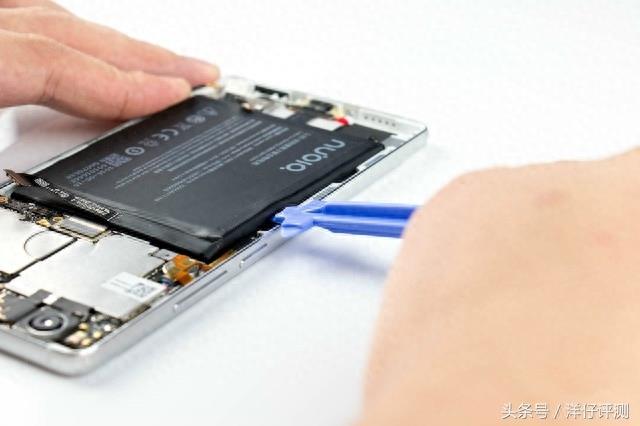

用撬棒辅助取出电池

撬开电池后取出电池

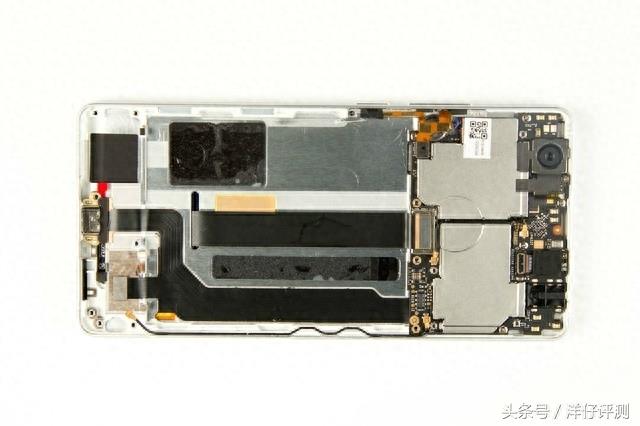

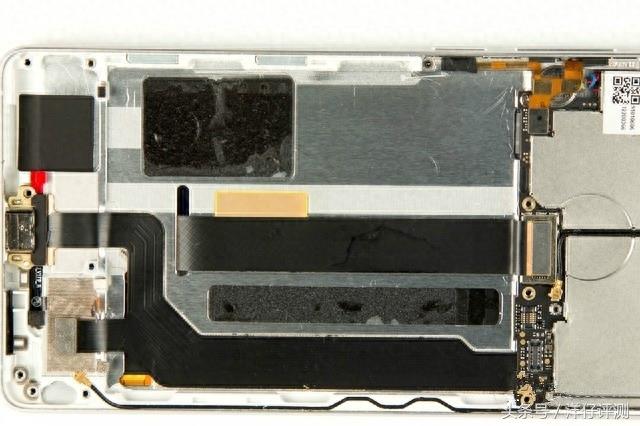

取下电池的机身

取下电池的机身

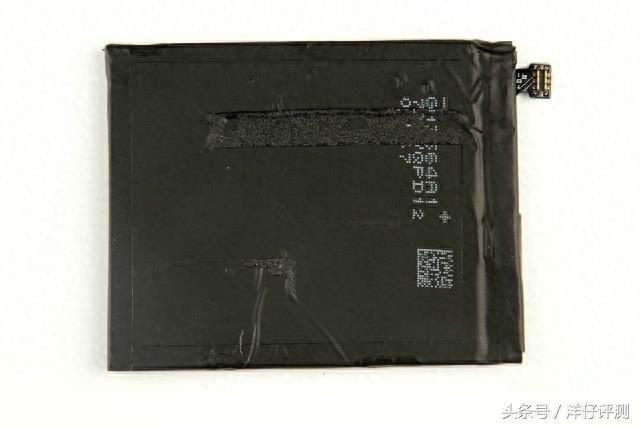

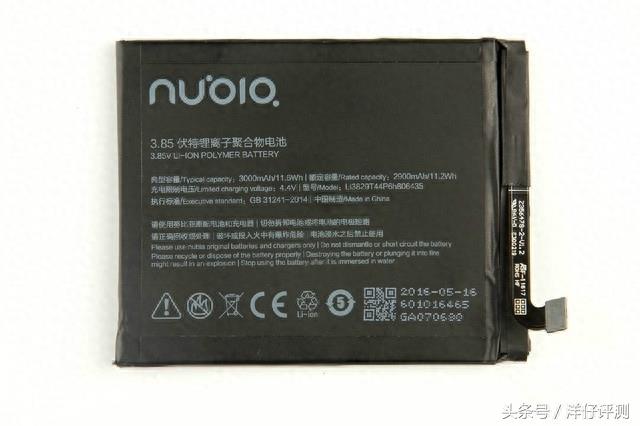

取下的电池正面

取下的电池背面

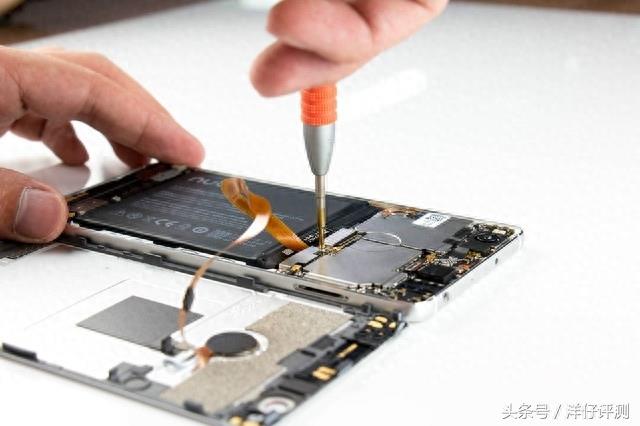

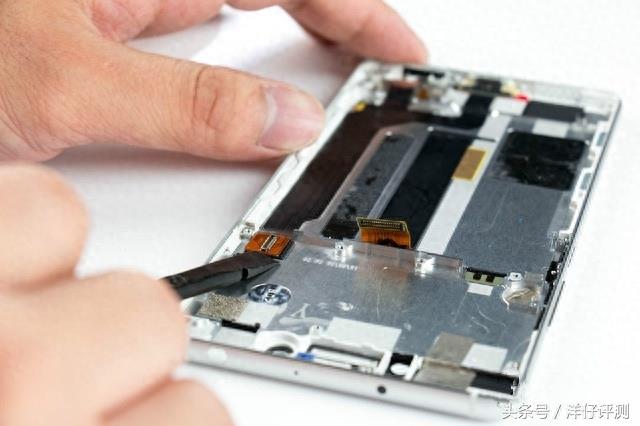

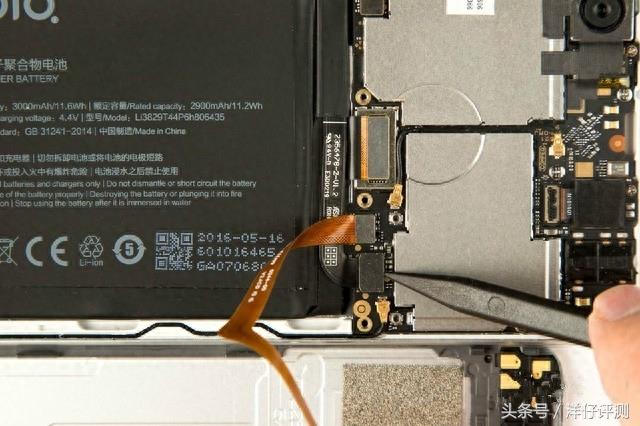

断开主板尾板btb排线

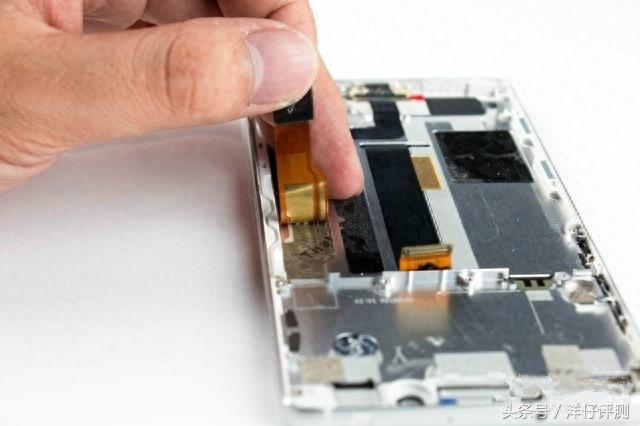

断开按键btb

断开的btb

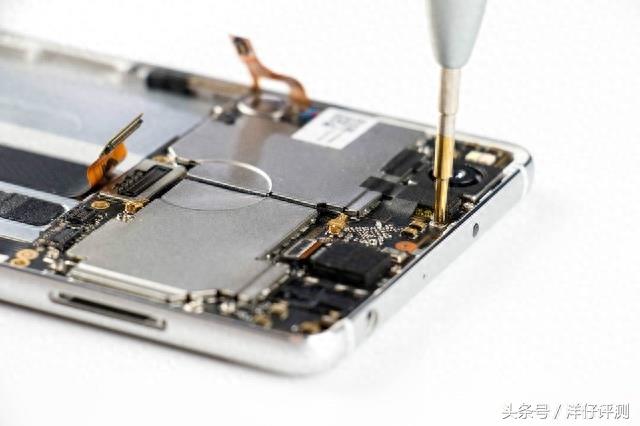

用螺丝刀卸掉固定主板螺丝

撕去摄像头导电布

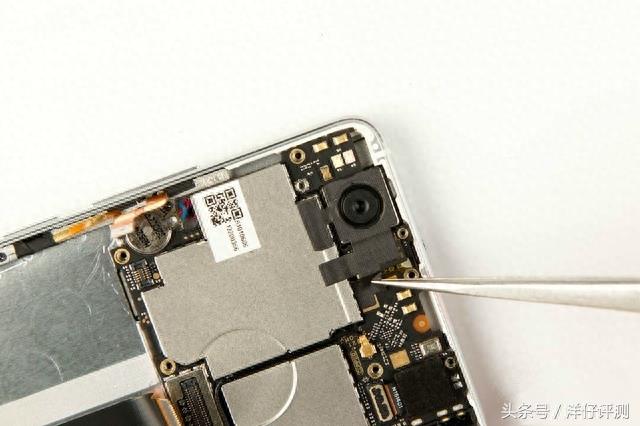

断开后摄像头btb

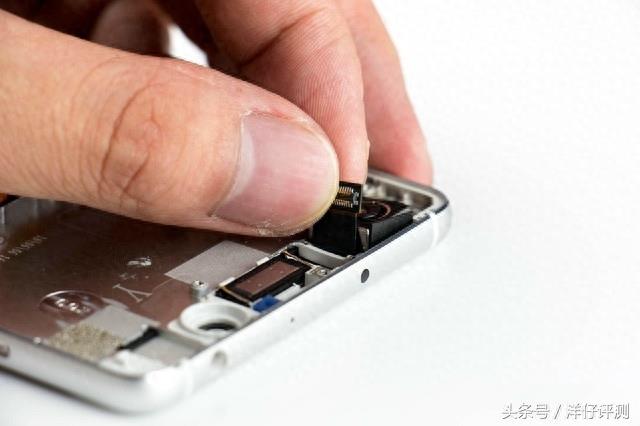

断开前摄像头btb

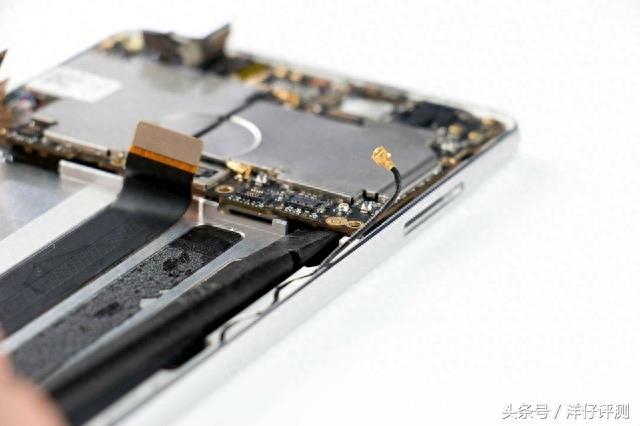

断开RF同轴电缆线

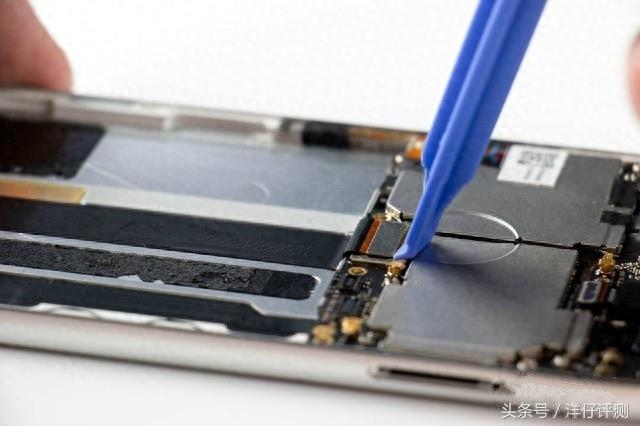

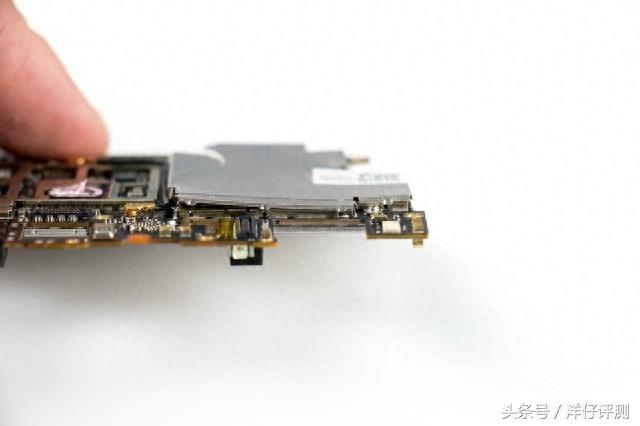

用镊子翘起主板

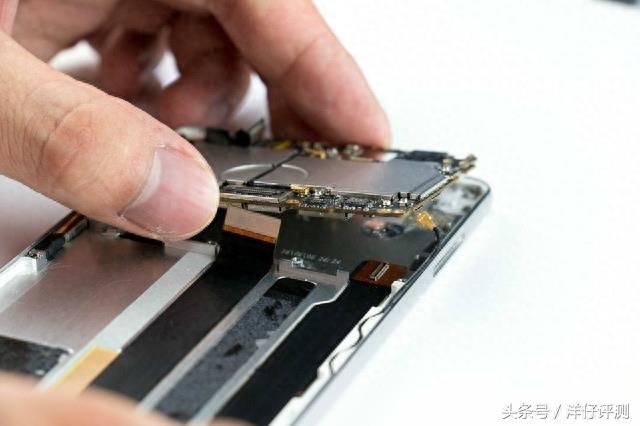

用手取出主板

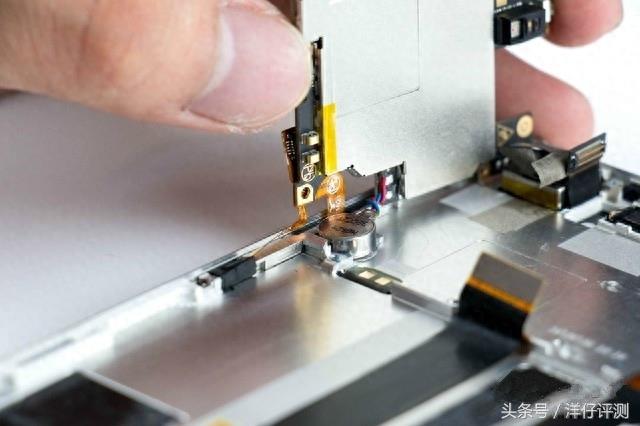

注意震子不可硬扯

撬开震子小心取下

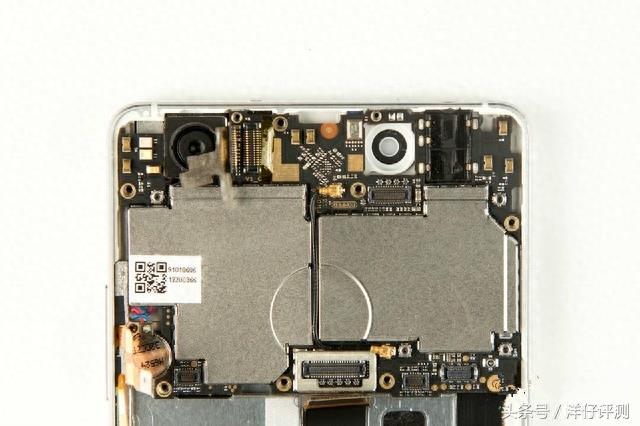

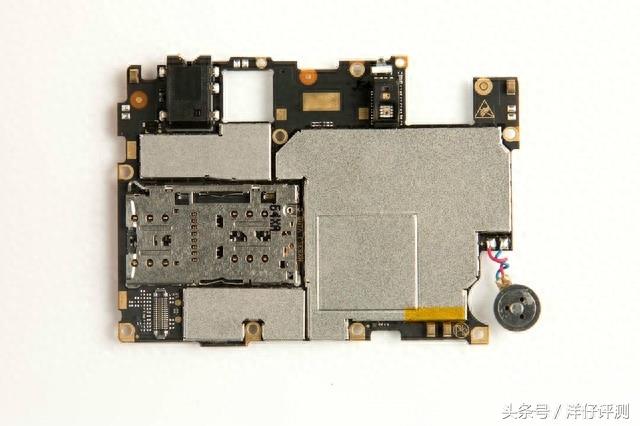

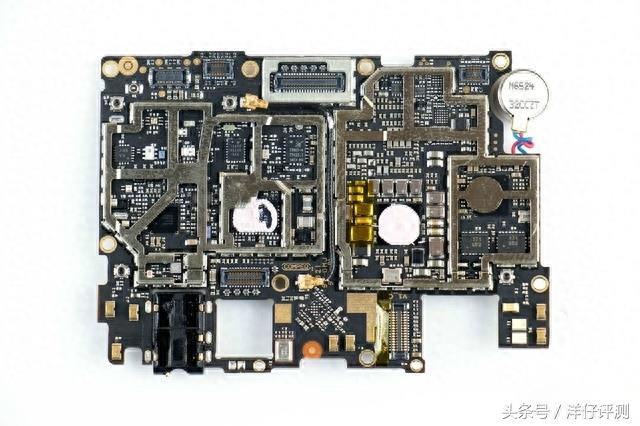

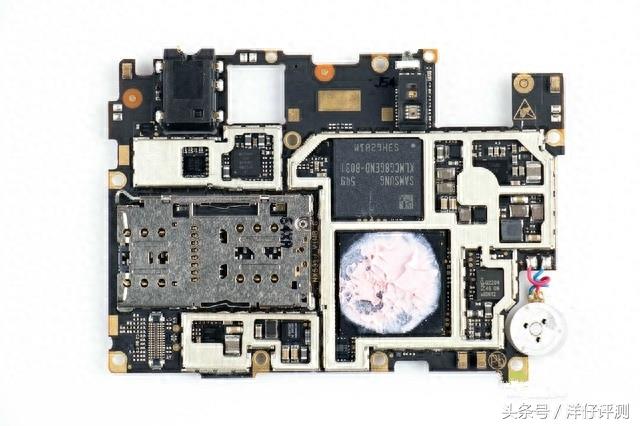

取出后的主板正面

取出后的主板被面

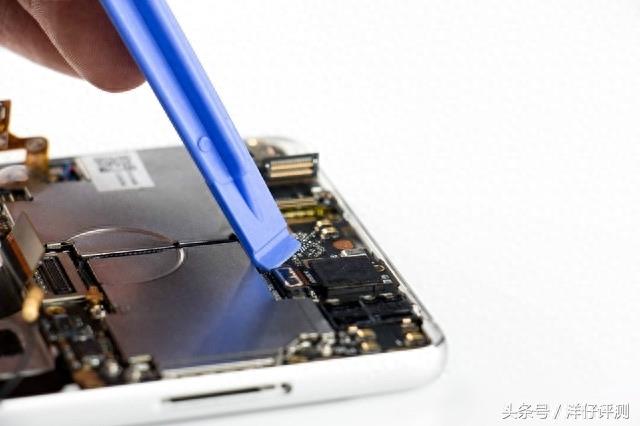

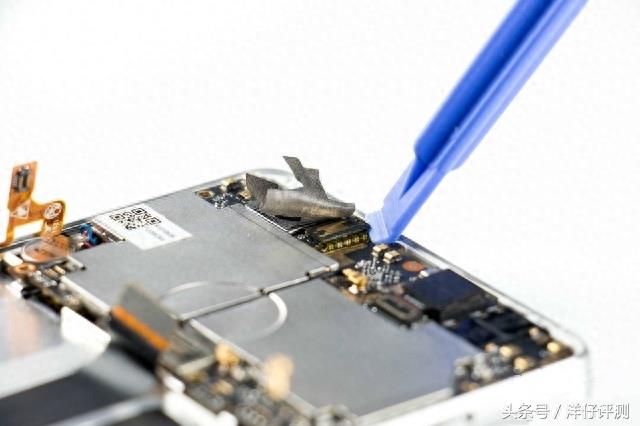

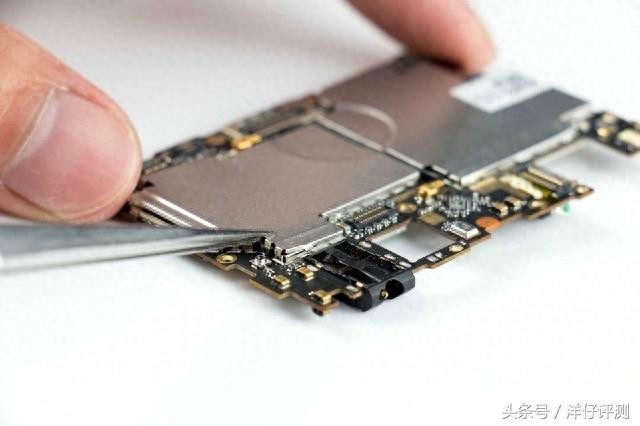

用镊子辅助开启主板屏蔽罩

用镊子辅助开启主板屏蔽罩

用镊子辅助开启主板屏蔽罩

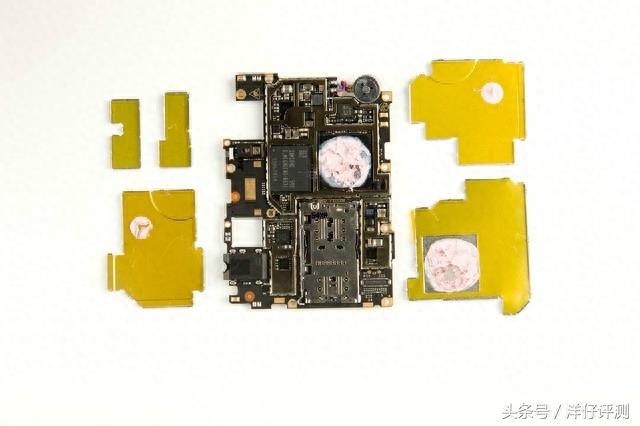

分离屏蔽罩和主板

主板背面元件

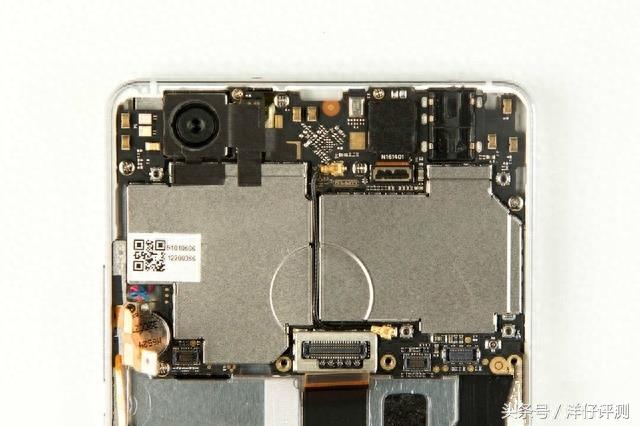

主板正面元件

取下RF同轴电缆线

取下后置像头

取下扬声器

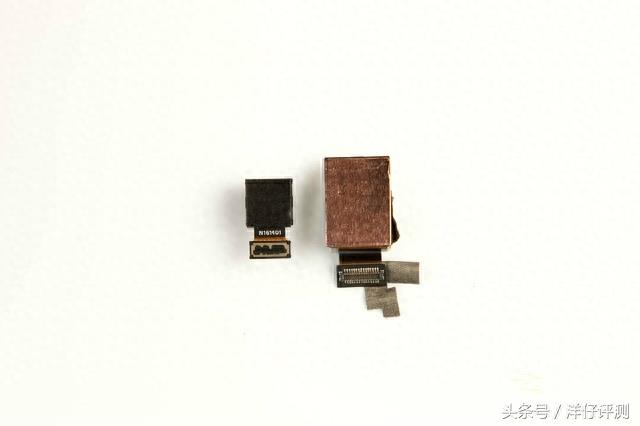

取下后的前后摄像头

取下后的前后摄像头

按键采用btb排线

卸掉按键固定支架

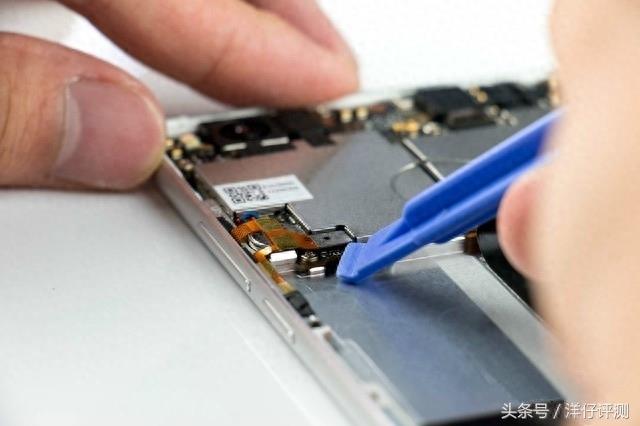

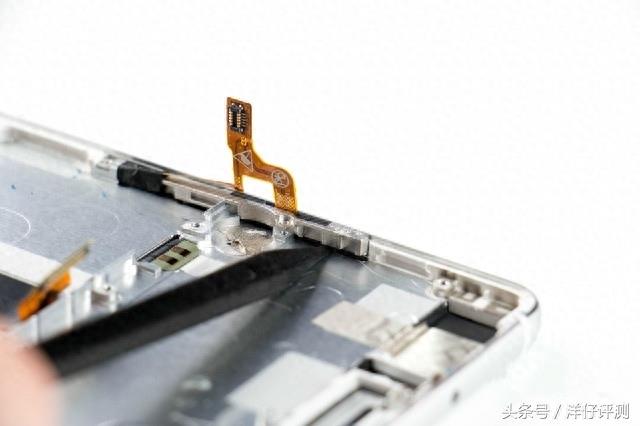

翘起按键

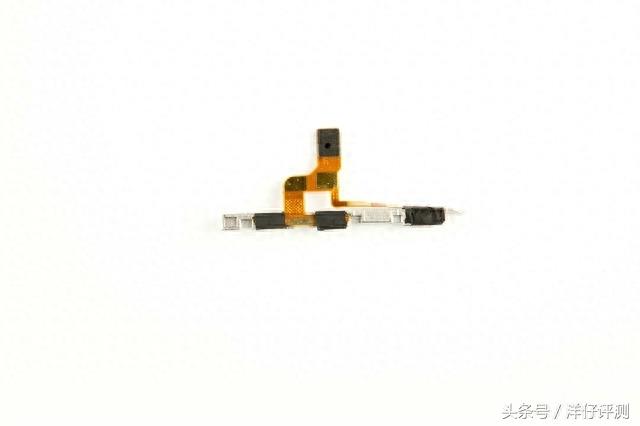

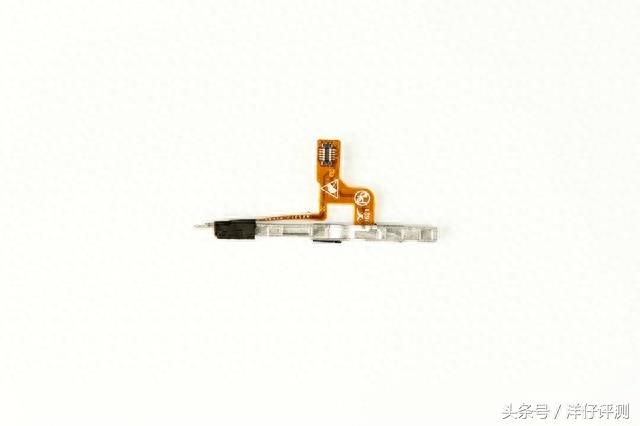

取下的按键

取下的按键

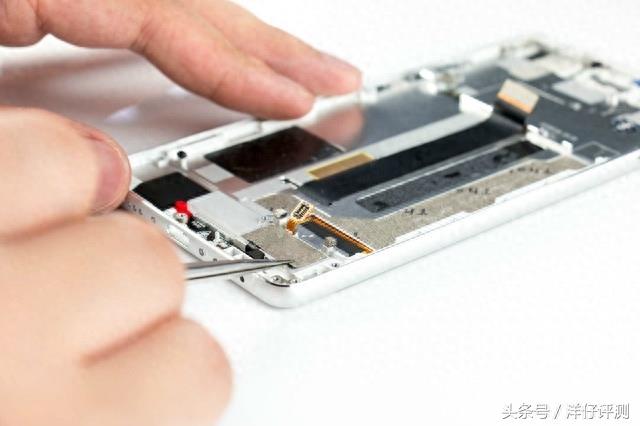

尾插排线

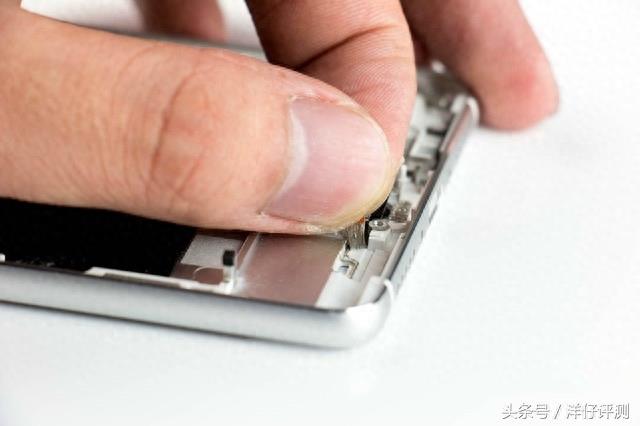

用撬棒撬开排线

用手撕下排线

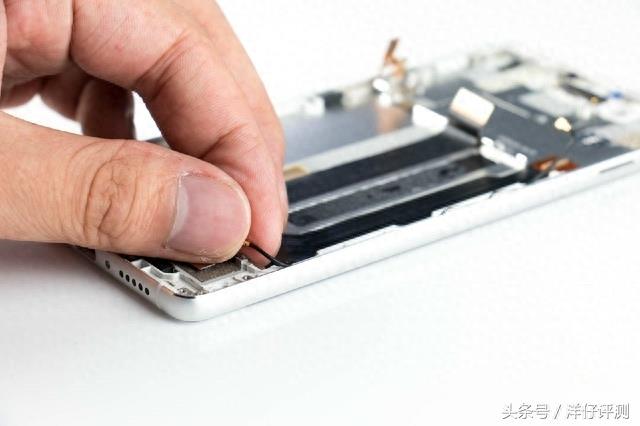

取下机壳上的RF线

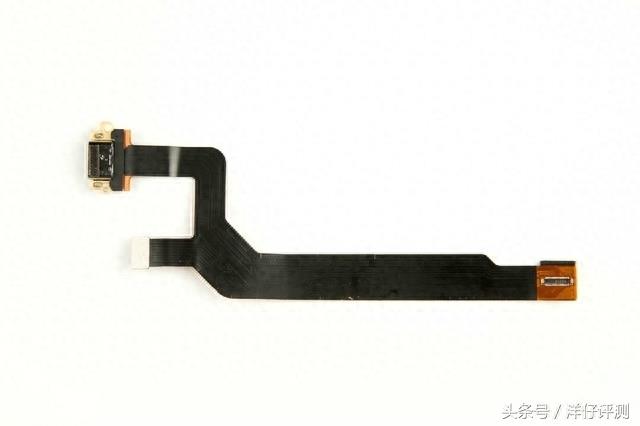

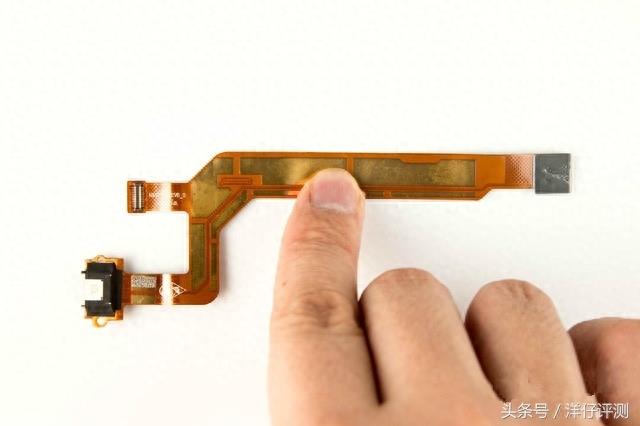

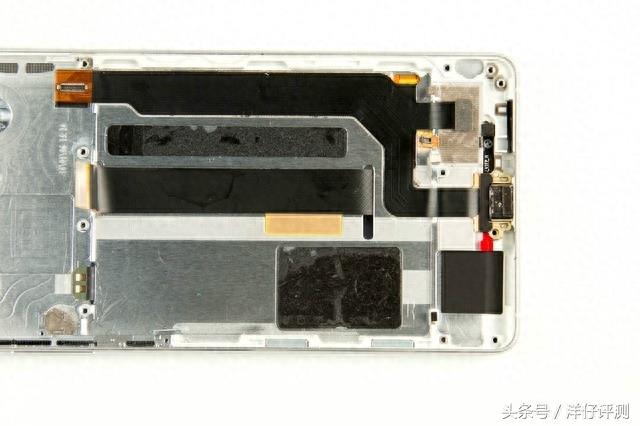

取下后的尾插排线

取下后的尾插排线

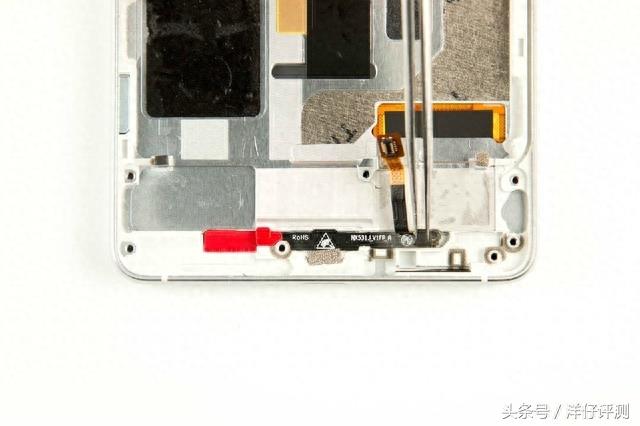

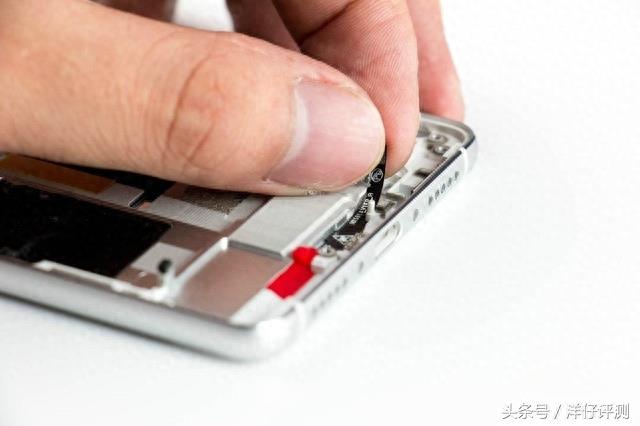

取下底部按键灯

取下底部按键灯

取下底部按键灯

取下底部按键灯

取下底部按键灯

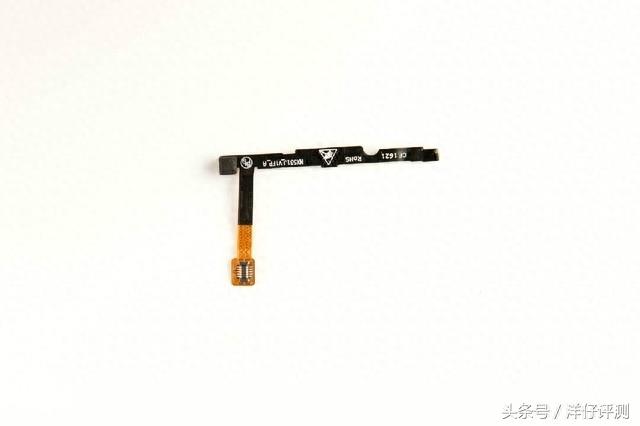

取下的按键灯

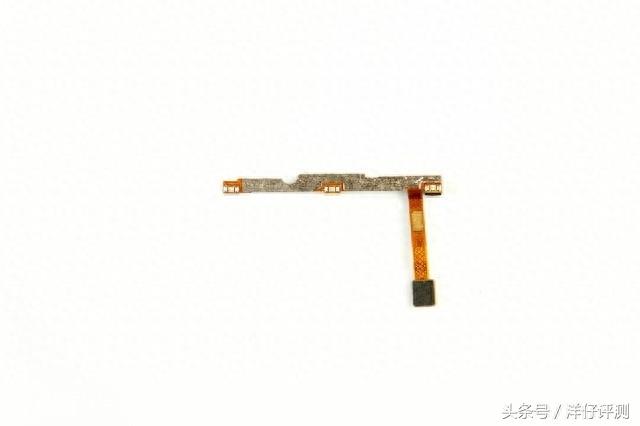

取下的按键灯

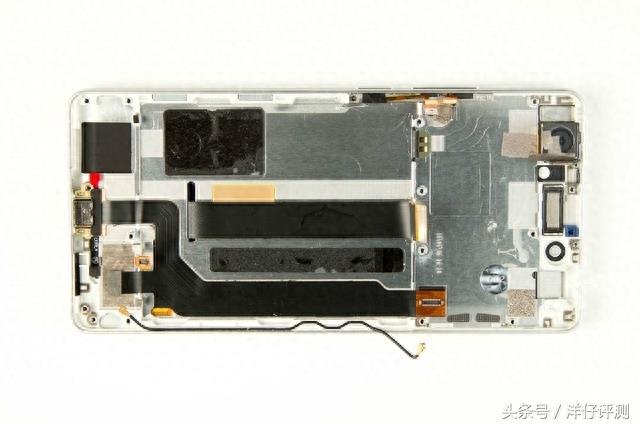

主板电池尾板取下后的机身

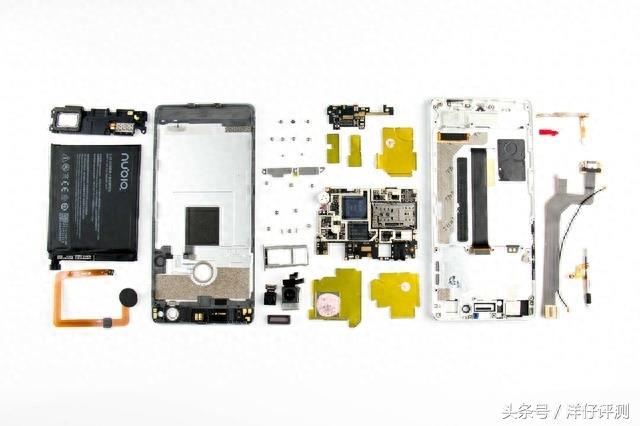

拆解部件全家福
